DZ20 Seria MCCB Formed Case Circuit

Instruowanie funkcji produktu

Zakres aplikacji

Wyłącznik plastikowej skorupy z serii DZ20 (zwany dalej wyłącznikiem obwodu) nadaje się do linii dystrybucji z AC 50 Hz, prądem znamionowym do 1250A, napięcie izolacyjne 660 V, znamionowe napięcie robocze 380 V (400 V) i poniżej, jako przeciążenie, zwarcie i pod napięciem energii elektrycznej 660 V i urządzeń elektrycznych. Wśród nich wyłączniki typu Y, J i G z prądem znamionowym 225A i Y typu 400A mogą być również używane do ochrony silników. W normalnych okolicznościach wyłącznik może być używany do rzadkiego przełączania linii i rzadkiego rozpoczęcia silników.

Produkt spełnia następujące standardy: JB8589 、 GB14048.2 、 IEC947-2.

Charakterystyka strukturalna

Ta seria wyłączników obwodowych opiera się na produkcie w kształcie litery Y i składa się z czterech części: powłoki izolacyjnej, mechanizmu operacyjnego, systemu kontaktowego i urządzenia uwalniania.

Mechanizm operacyjny wyłącznika ma funkcję szybkiego zamykania i odłączania kontaktów oraz jego „zamykania”, „otwierania” i „Pozycja uchwytu wyróżnia pozycje swobodnego potknięcia”.

Wyłączniki typu C i J i J są wyprowadzane i zaprojektowane w oparciu o podstawowy produkt typu Y. Wyłączniki typu J typu J poprawiają strukturę kontaktów wyłączników typu Y, dzięki czemu w przypadku zwarcia styki dynamiczne i statyczne mogą szybko odłączyć się przed aktywowaniem mechanizmu, osiągając cel poprawy pojemności zerwania.

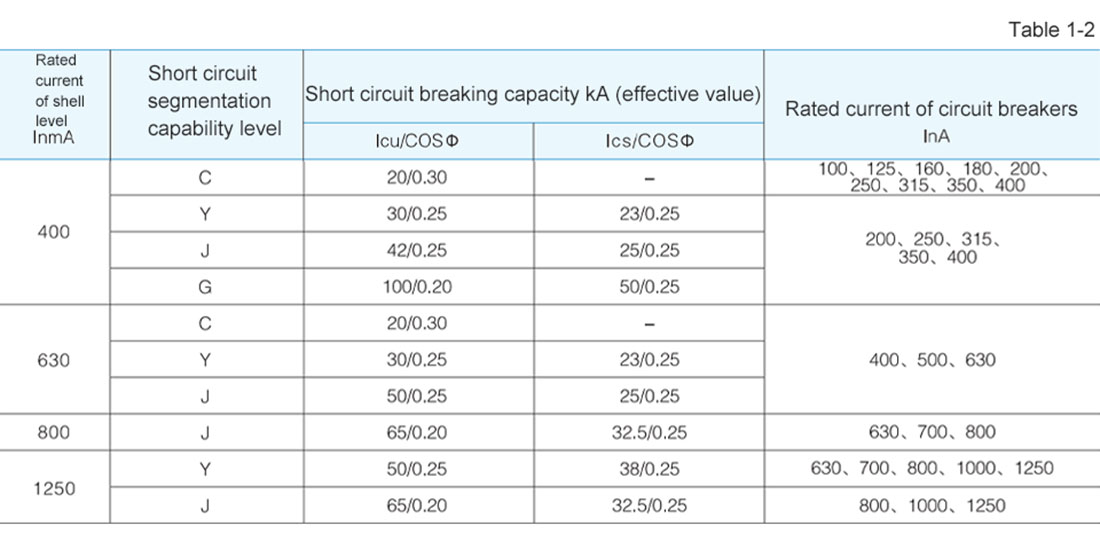

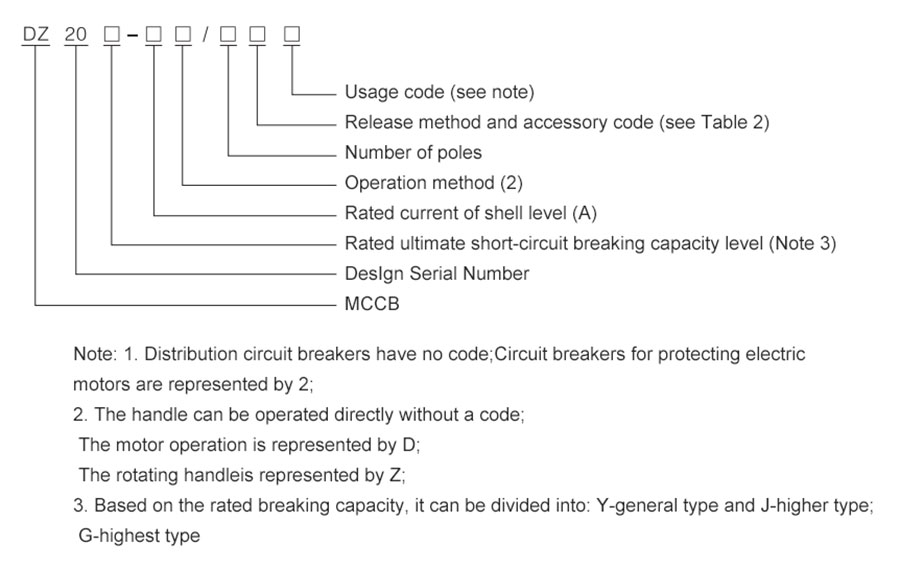

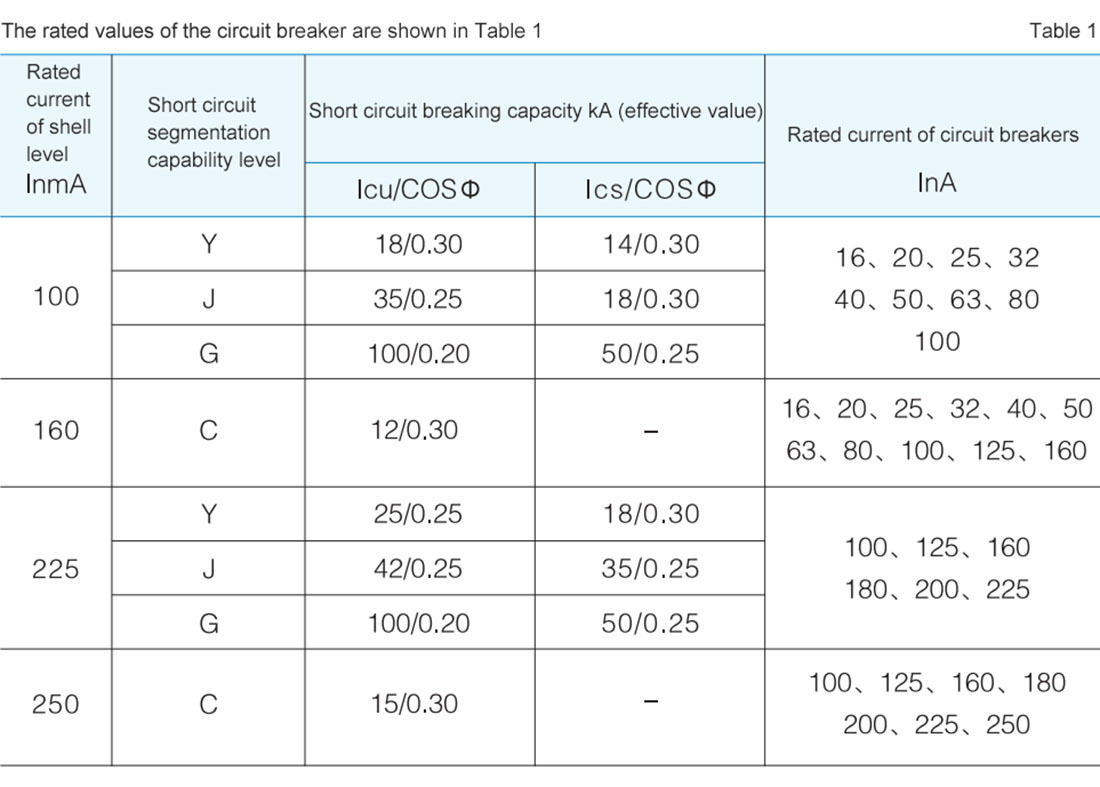

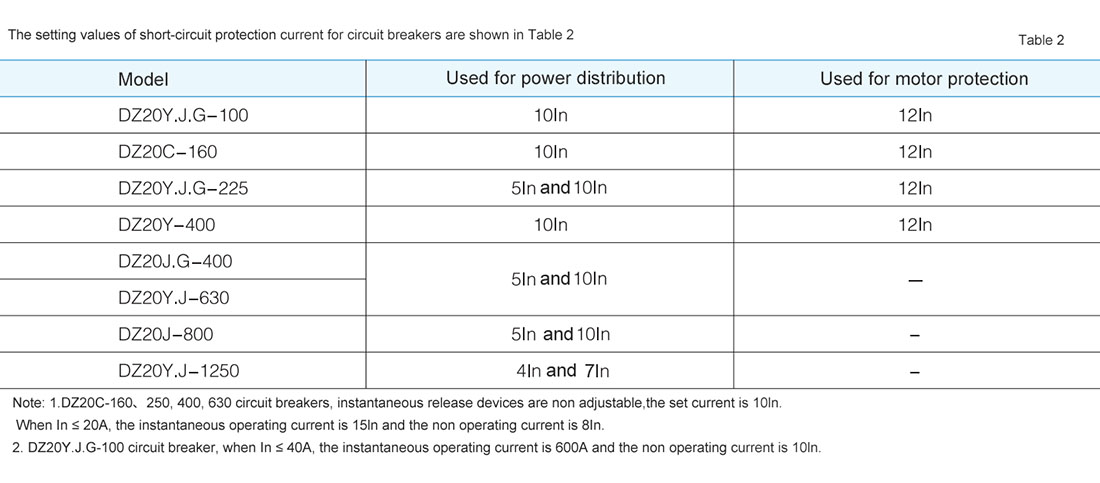

Specyfikacje i parametry

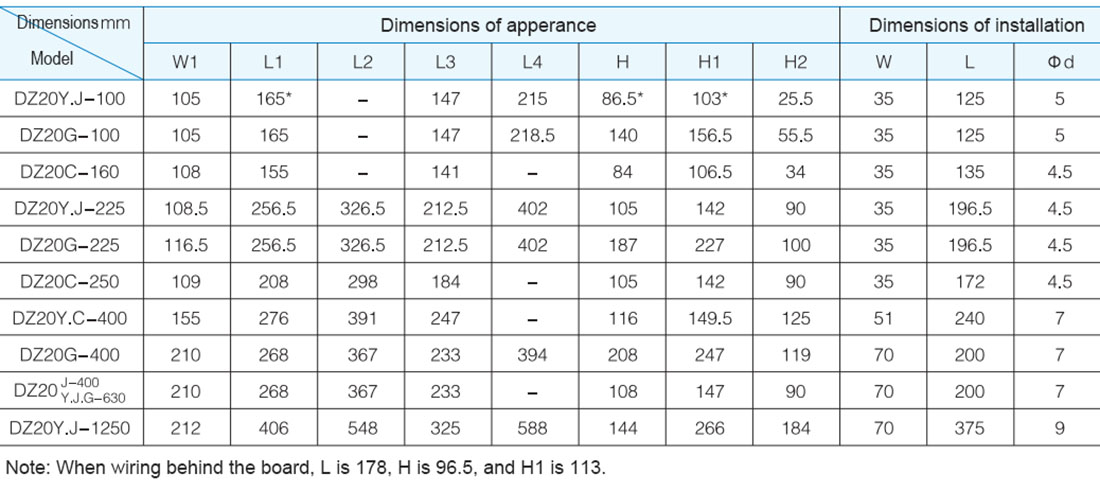

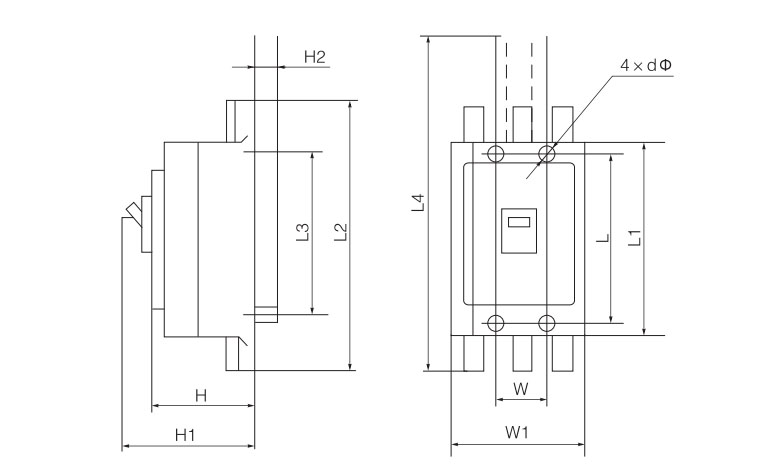

Wygląd i wymiary

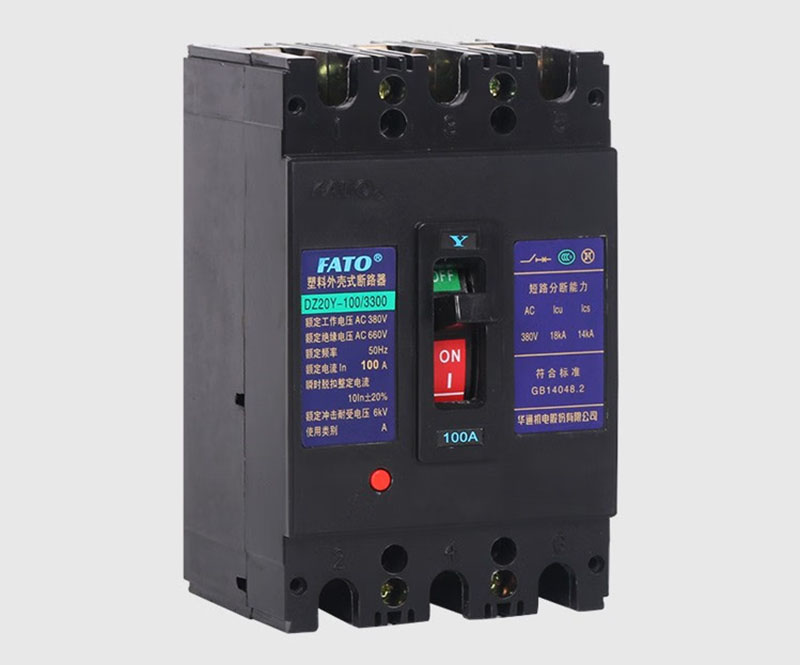

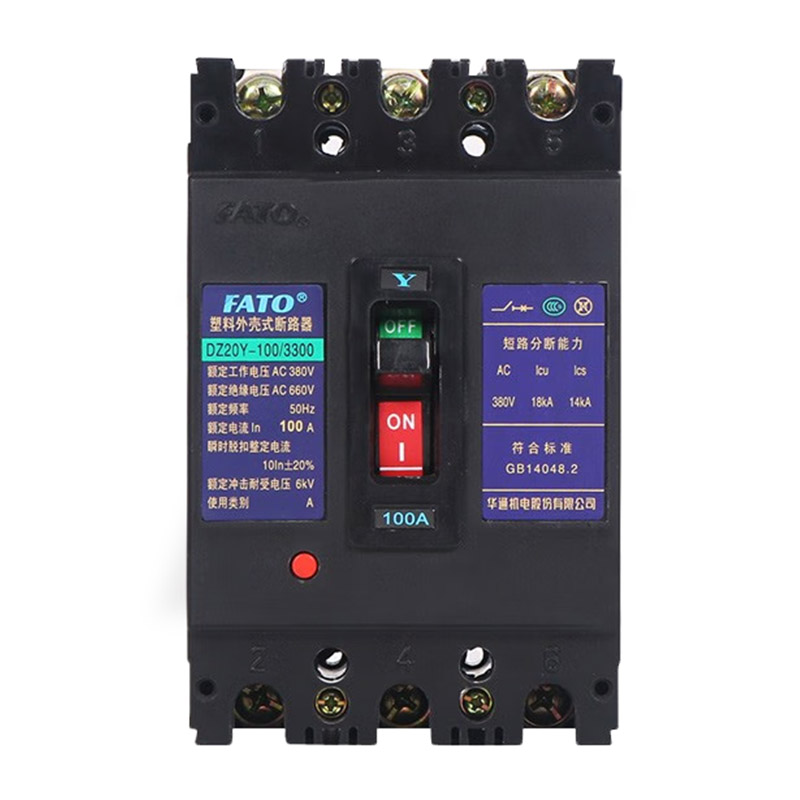

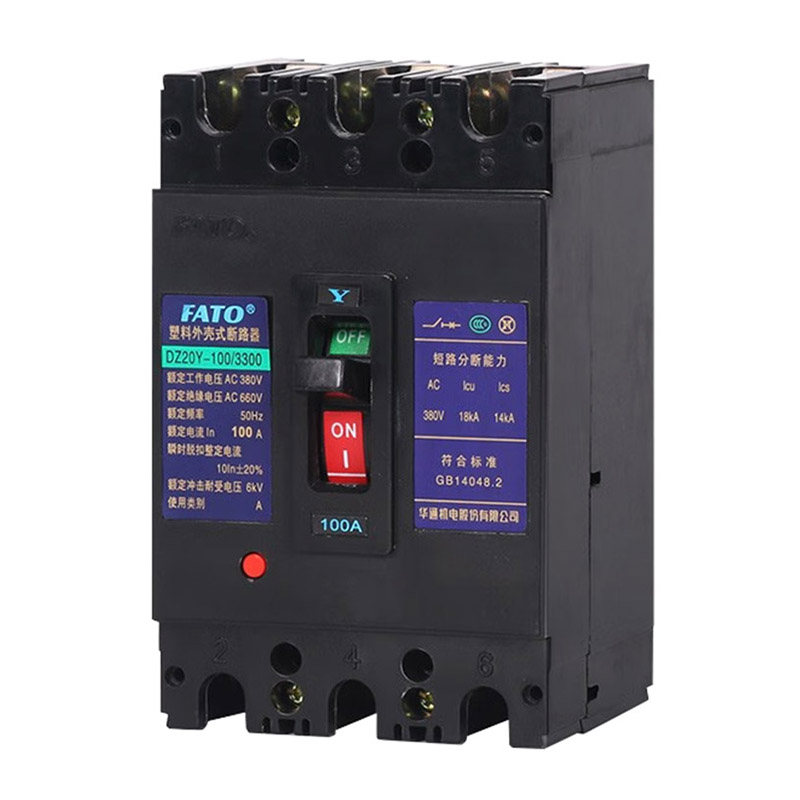

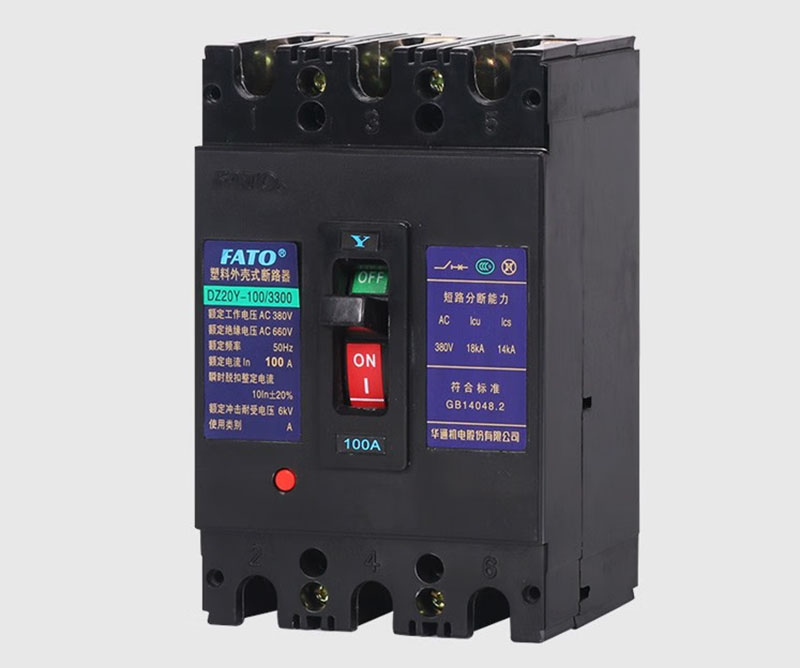

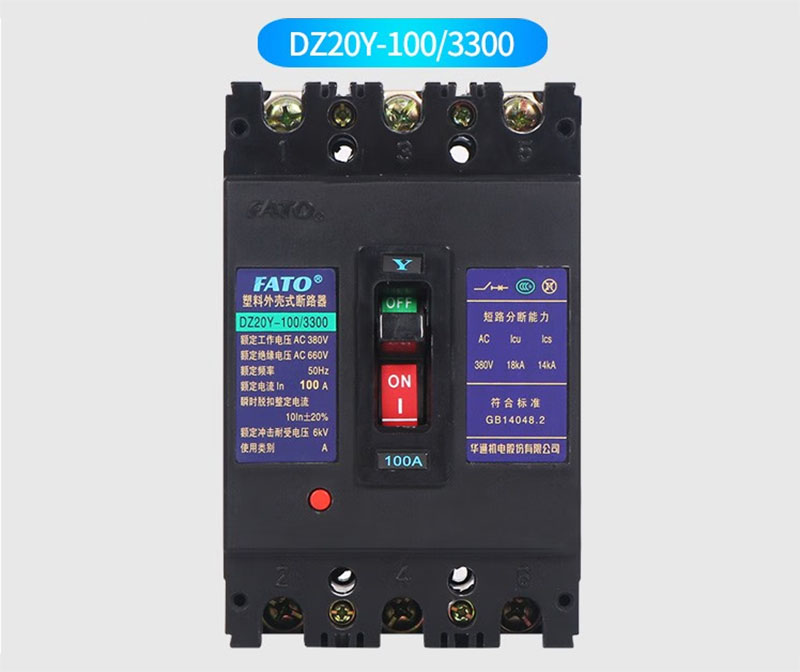

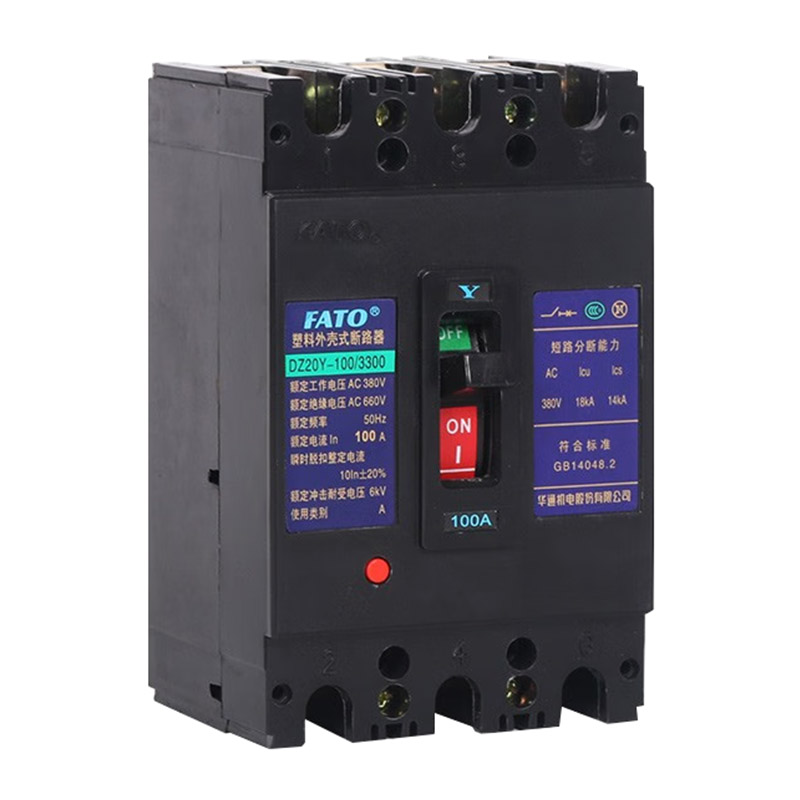

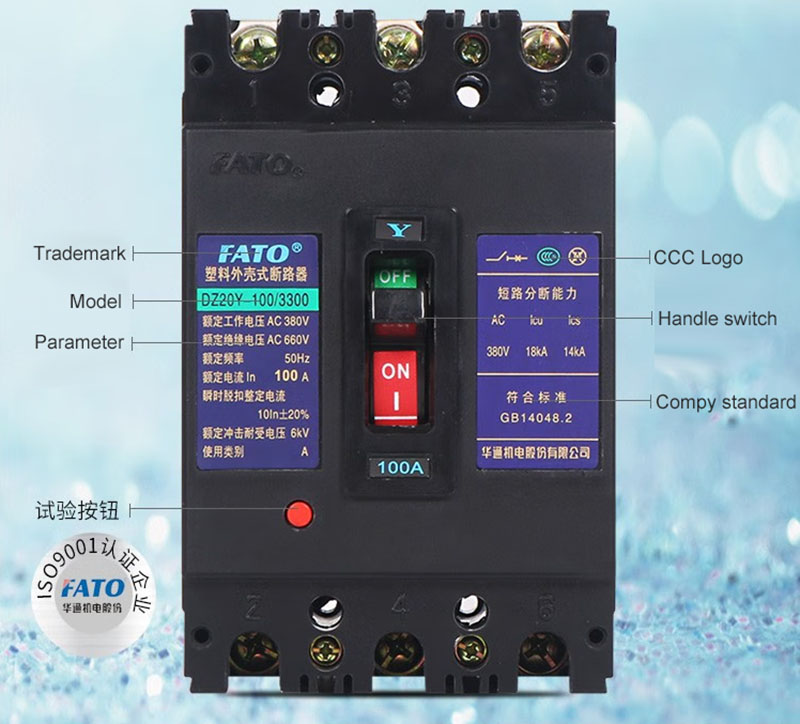

Pokazy produktu
