CFB2SLE-63 RCCB Ziemia wyłącznika

Opis produktu

Zakres aplikacji

♦ Nadaje się do obwodów sieci dystrybucji z AC 50/60 Hz, znamionowym napięciem roboczym 400 V i poniżej oraz znamionowym prądem do 63A i poniżej;

♦ Zapewnij pośrednią ochronę kontaktu dla Humena;

♦ Zapewnij ochronę wycieków sprzętu;

♦ Przeciążenie i zwarcie ochrona linii i sprzętu zasilania;

♦ W normalnych okolicznościach można go stosować do rzadkiego przełączania obwodów i rzadkiego rozpoczęcia silników.

♦ Zgodność ze standardami:

Standardy międzynarodowe: IEC61009-1;

Standard krajowy: GB/T16917.1.

Warunek pracy

◇ Wysokość: ≤2000 m;

◇ wilgotność środowiska: nieprzekraczająca 50% przy maksymalnej temperaturze otoczenia+40 ℃, przy wyższej wilgotności względnej w niższych temperaturach, takich jak osiągnięcie 90% przy 20 ℃, biorąc pod uwagę kondensację powierzchni produktu z powodu zmian temperatury;

◇ Warunki instalacji: Zewnętrzne pole magnetyczne miejsca instalacji nie powinno przekraczać 5 -krotności pola geomagnetycznego w dowolnym kierunku. Resztkowy wyłącznik prądu powinien być ogólnie instalowany pionowo, a uchwyt skierowany jest w górę, aby połączyć się z zasilaczem. Lokalizacja instalacji nie powinna mieć znaczącego wpływu ani wibracji;

◇ Kategoria instalacji: II;

Typ instalacji: Przyjmowana jest standardowa instalacja szyny TH35-7.5;

◇ Poziom zanieczyszczenia: 2;

◇ Metoda okablowania: Użyj śrub, aby dokręcić okablowanie.

Specyfikacje i parametry

♦ Liczby bieguna: 1p+N, 2p, 3p, 3p+n, 4p;

♦ Wytrzymał prąd w (a): 6,10,16,20,25,32,40,50,63;

♦ Znamione napięcie robocze UE: 230 V, 400 V;

♦ Znamione napięcie izolacyjne UI: 400 V;

♦ Zniszczona pojemność zerwania OIOM (KA): 6ka;

♦ Znamione połączenie resztkowe i pojemność odłączenia L △ M: 2000a;

♦ znamionowy resztkowy prąd roboczy L △ N (MA): 30;

♦ Mechaniczna żywotność: 20000 cykli;

♦ Elektryczna żywotność: 10000 cykli;

♦ Poziom ochrony: IP20;

♦ Metoda instalacji: wbudowana szyna prowadząca;

♦ Metoda okablowania: zaciski okablowania z zaciskami;

♦ Możliwość okablowania: Zezwalaj na podłączenie przewodów poniżej 16 mm2 (gdy INM = 63A);

♦ Moment dokręcenia: 2n • m (gdy INM = 63A);

♦ Maksymalny czas zerwania znamionowego prądu resztkowego wynosi T: 0,1S.

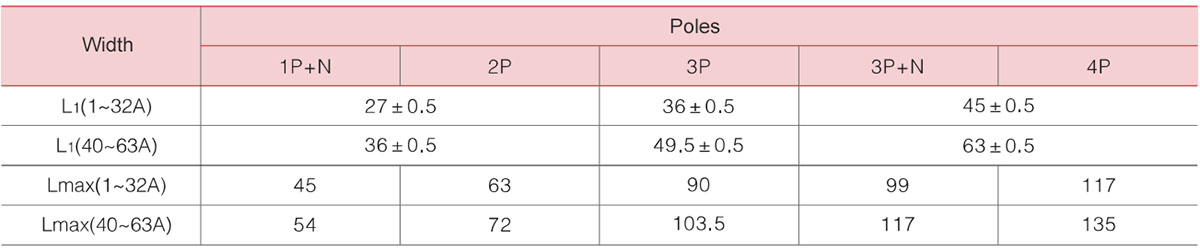

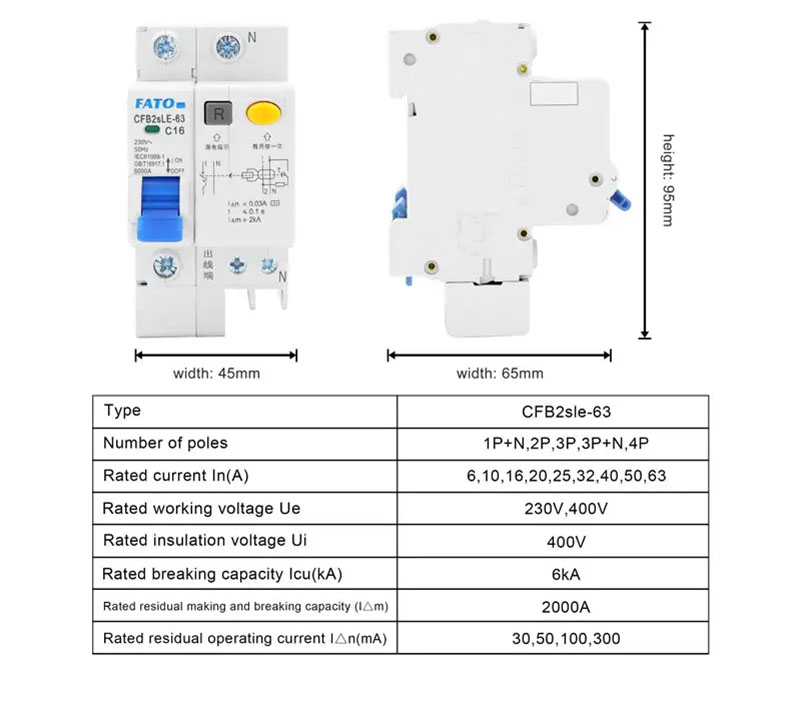

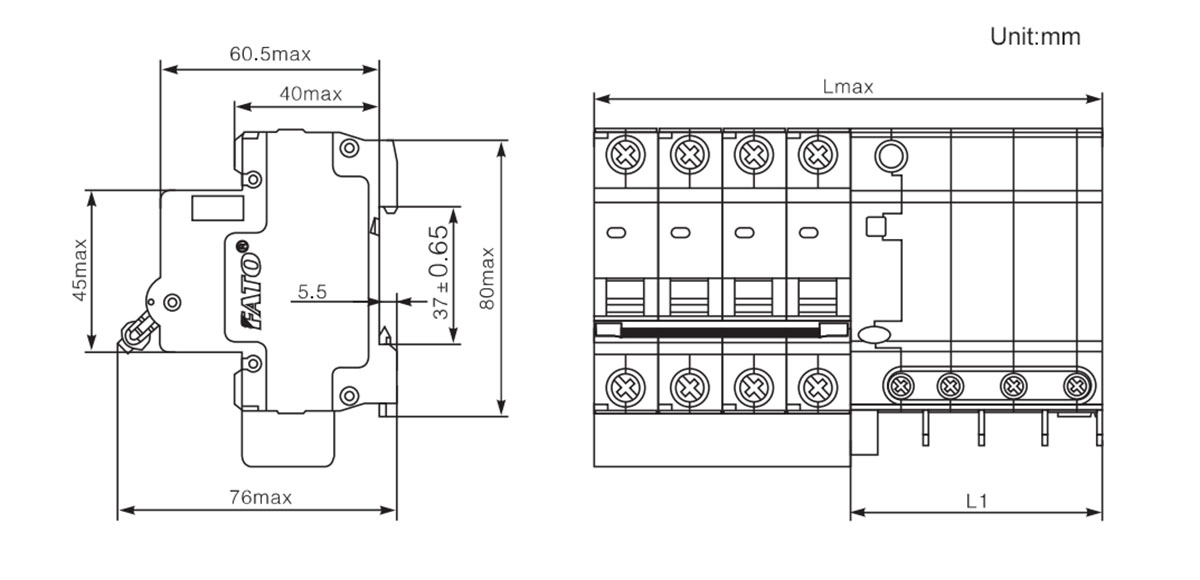

Wygląd i wymiary

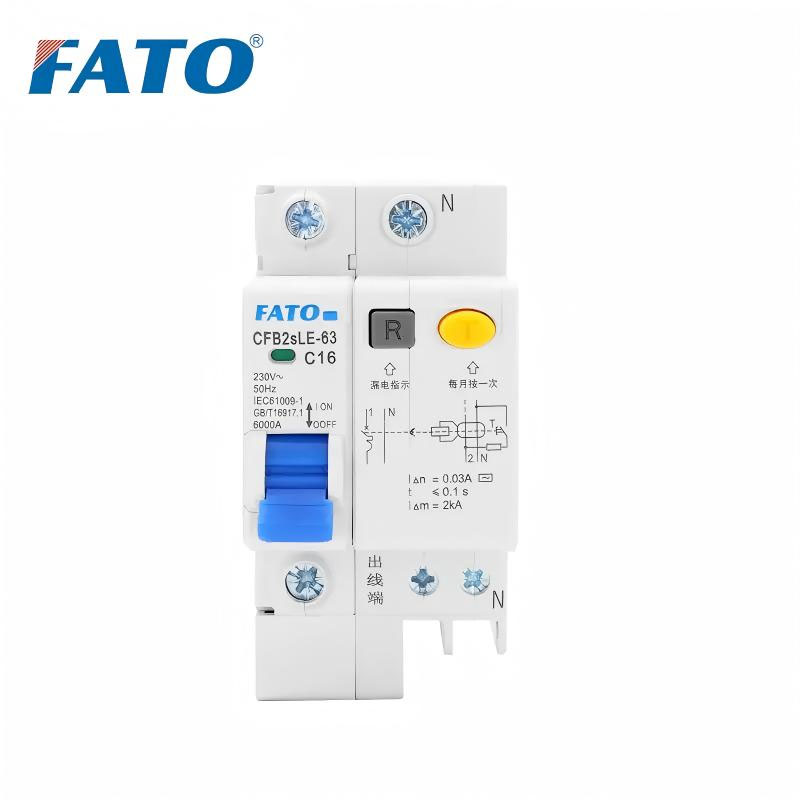

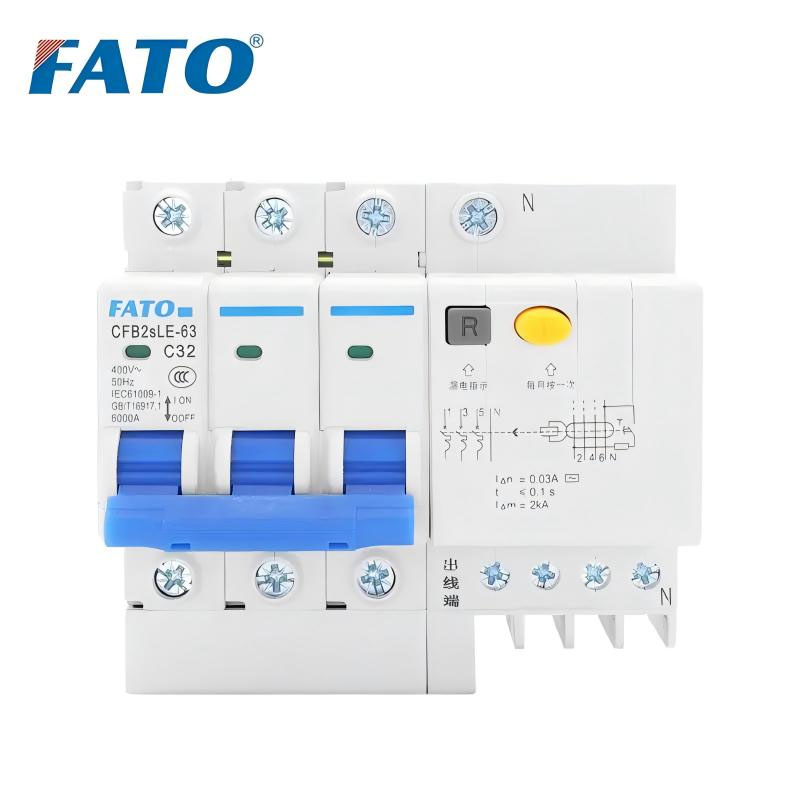

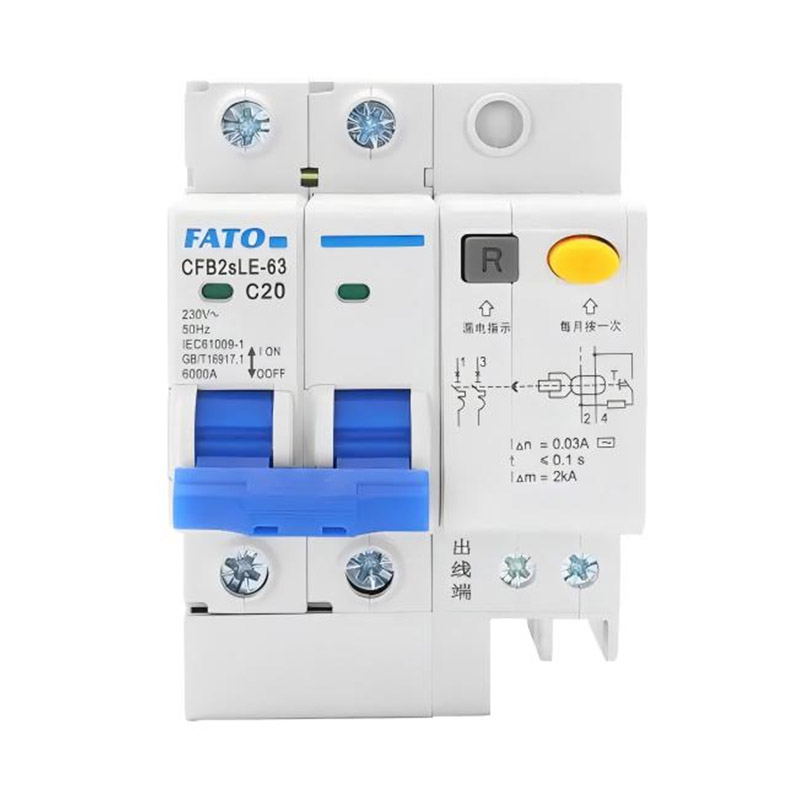

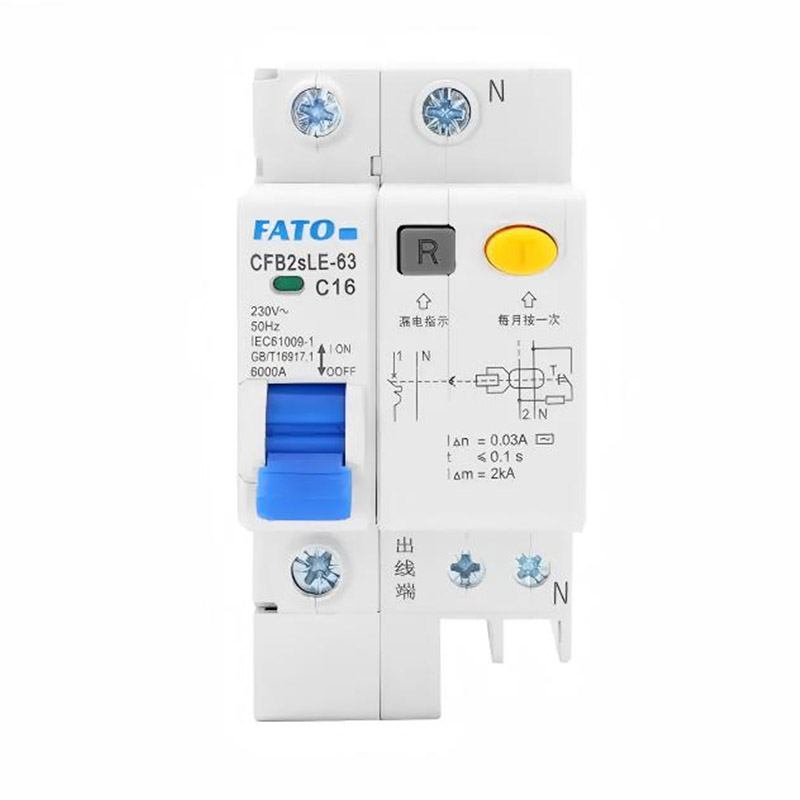

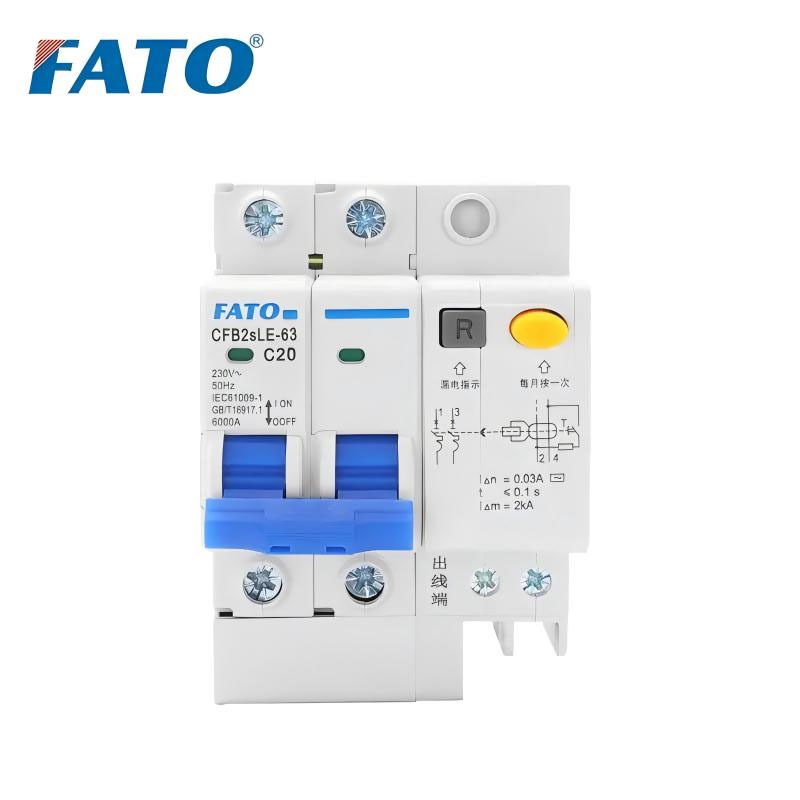

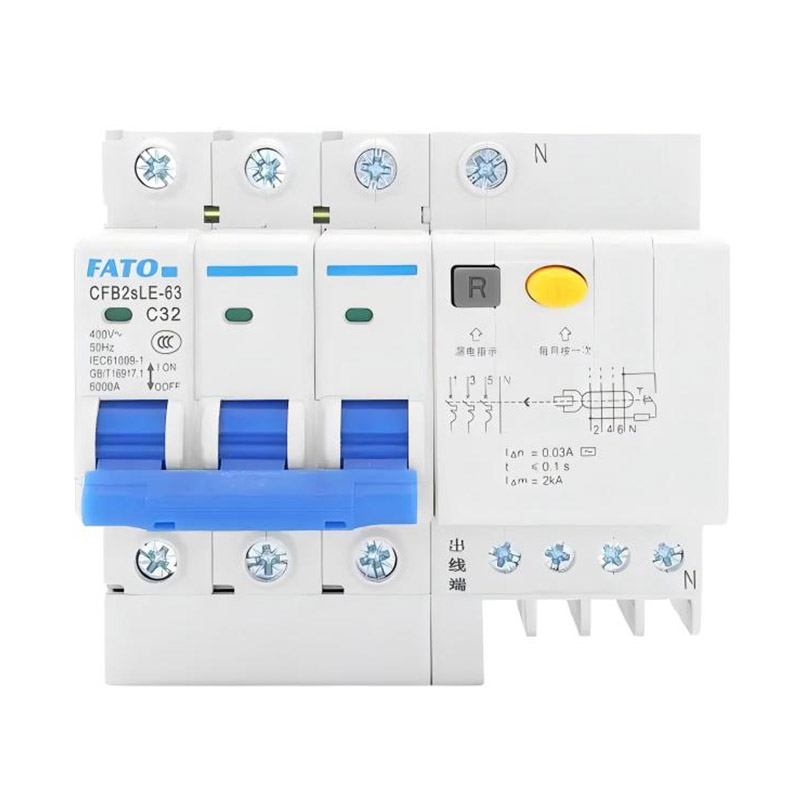

Pokazy produktu
