CFB2S-63 MCB DIN Rail AC Miniaturowy wyłącznik

Szczegóły produktów pokazują

Zakres aplikacji

Miniaturowy wyłącznik CFB2S-63 jest odpowiednia do przeciążenia i ochrony przed zwarciami systemów dystrybucji oświetlenia lub układów dystrybucji silników w klatce wiewiórczej z AC 50 Hz, napięciem znamionowym 400 V i poniżej oraz prądu znamionowego do 63A. Może być również stosowany do rzadkiej konwersji operacji linii w normalnych warunkach. Ten wyłącznik jest odpowiedni do obszarów przemysłowych, komercyjnych, wieżowców i mieszkalnych. Produkt spełnia następujące standardy: IEC60898-1 、 GB10963.1.

Charakterystyka struktury

Struktura: wyłącznik składa się głównie ze skorupy izolacyjnej, mechanizmu operacyjnego, opóźnienia, natychmiastowego uwalniania, kontaktów i systemu gaszenia łukowego; mechanizm pracy jest strukturą swobodnego uwalniania. Podczas normalnego lub nieprawidłowego działania kontakty mogą pozostać tylko w pozycji zamkniętej lub otwartych. Ruchowe styki wyłącznika wielobiegowego są połączone mechanicznie, a każdy biegun jest zasadniczo zamknięty lub otwarty jednocześnie.

Zasada pracy: Gdy w obwodzie wystąpi uszkodzenie przeciążenia, prąd przeciążenia powoduje zginanie paska bimetalicznego, naciskając klamrę blokady, aby zwolnić, mechanicznie napędzając kontakt, aby szybko odłączyć i odciąć obwód; gdy zwarciowy uszkodzenie obwodu występuje w obwodzie, a prąd uszkodzenia osiąga natychmiastową wartość działania produktu. To do podróży, osiągając w ten sposób funkcję odcinania obwodu;

Wyłącznik ma funkcję ograniczania prądu. Gdy wystąpi zwarcie, żelazny rdzeń powoduje rozciąganie górnego słupa, a także otwiera klamrę zamka. Odporność łuku zmniejsza prąd zwarcia, odgrywając bieżącą rolę. Mechanizm działa jednocześnie w celu utrzymania kontaktów w pozycji odłączonej. Łuk jest szybko wygaszany przez kompleksowe działanie systemu gaśniczego łuku.

Warunek pracy

◇ Górna granica otaczającej temperatury powietrza nie może przekraczać+40 ℃, dolna granica nie powinny być niższe niż -5 ℃, a średnia 24 -godzinna wartość nie może przekraczać+35 ℃;

◇ Wysokość: Wysokość miejsca instalacji nie może przekraczać 2000 m;

◇ Warunki atmosferyczne: przy+40 ℃ względna temperatura powietrza nie przekracza 50%,

i wyższa wilgotność względna jest dozwolona w niższych temperaturach;

◇ Średnia minimalna temperatura najbardziej mokrego miesiąca nie może przekraczać+25 ℃ i Średnia maksymalna wilgotność względna tego miesiąca nie może przekraczać 90%, przyjmując kondensacja rachunku na powierzchni produktu spowodowanego zmianami temperatury;

◇ Poziom zanieczyszczenia: poziom 2;

◇ Kategoria instalacji: klasa III;

◇ Typ instalacji: TH35-7.5 Typ instalacji jest używany do instalacji;

◇ Warunki instalacji: kąt nachylenia między powierzchnią instalacji a pionową powierzchnia nie może przekraczać 5 °.

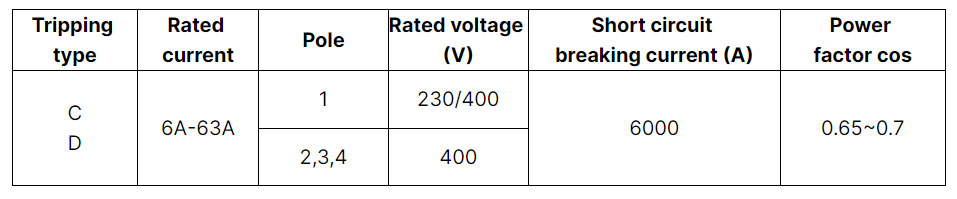

Specyfikacje i parametry

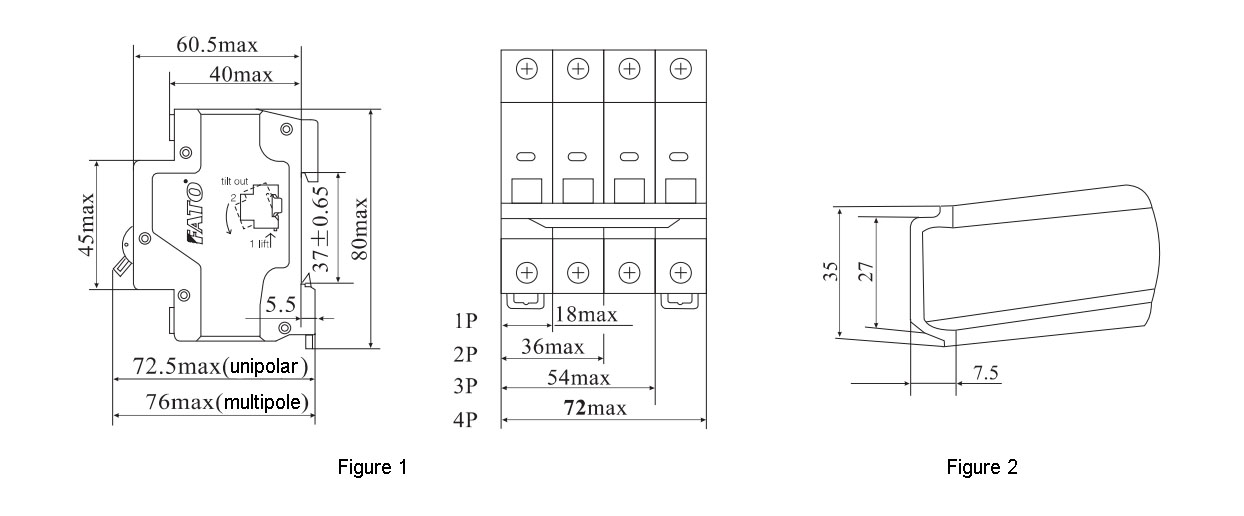

Wygląd i wymiary

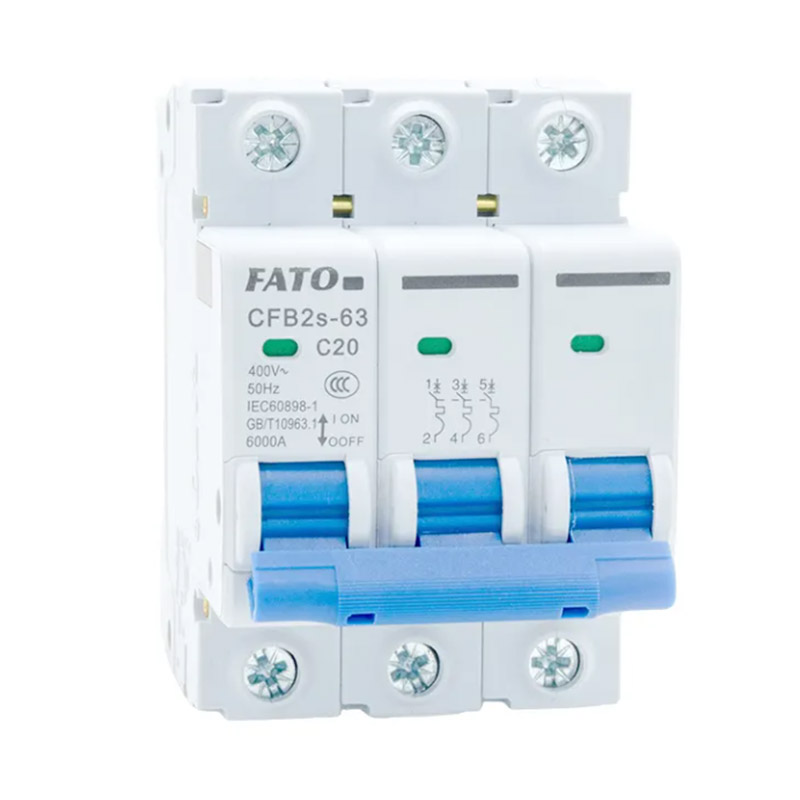

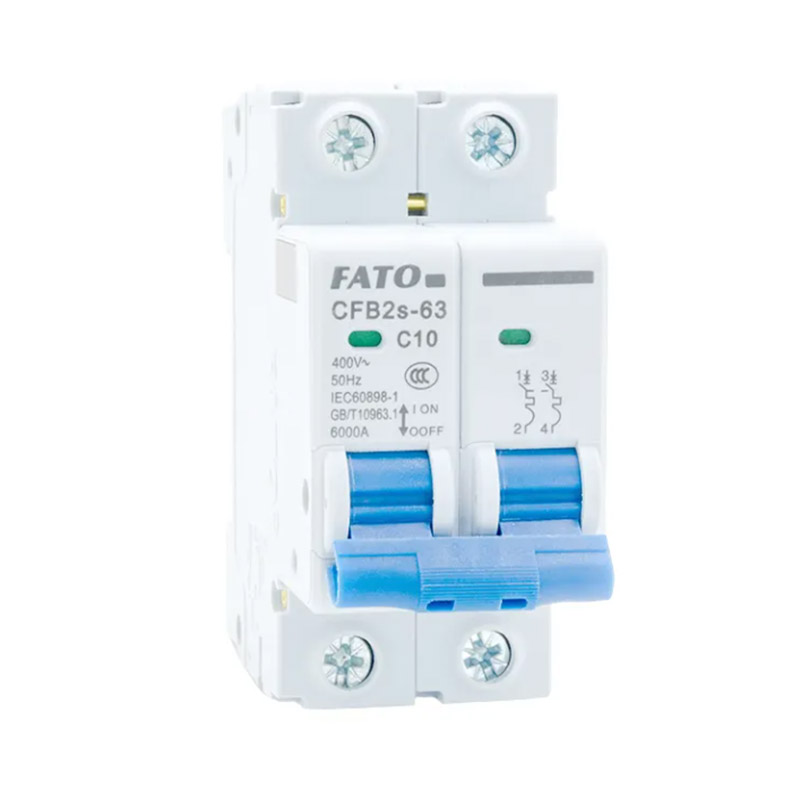

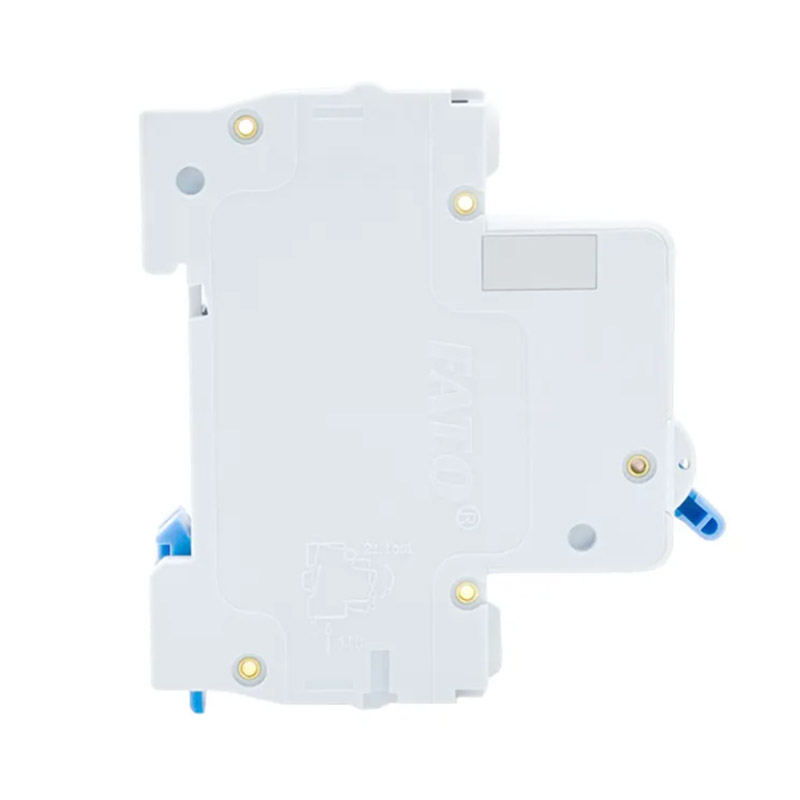

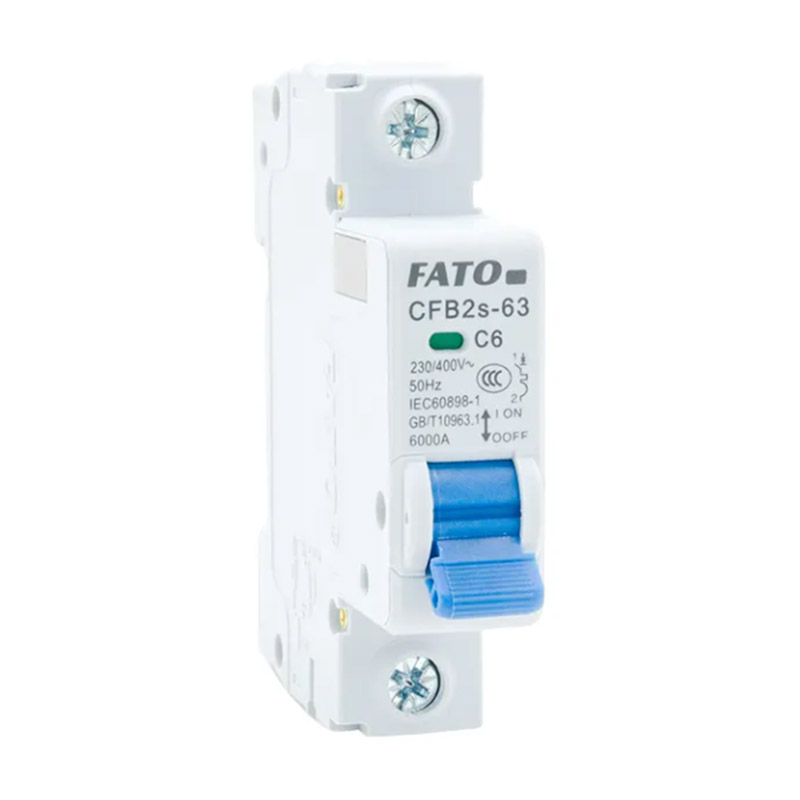

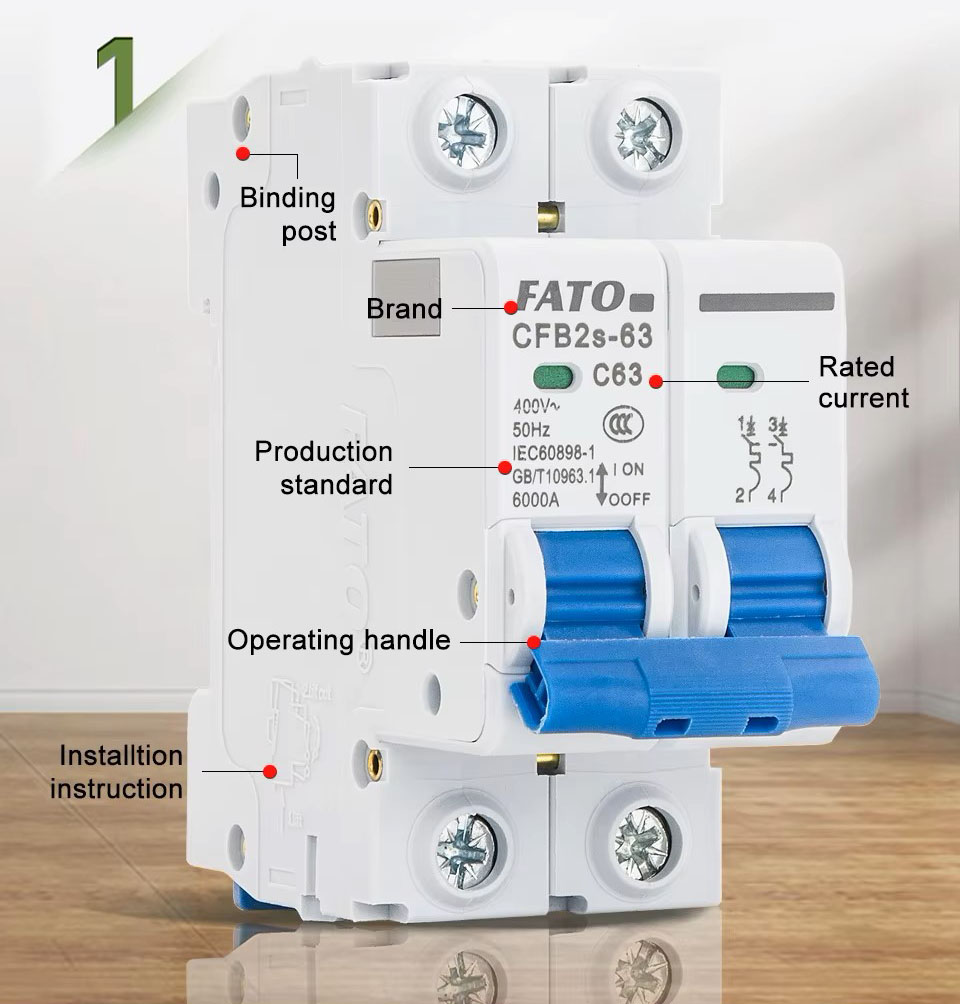

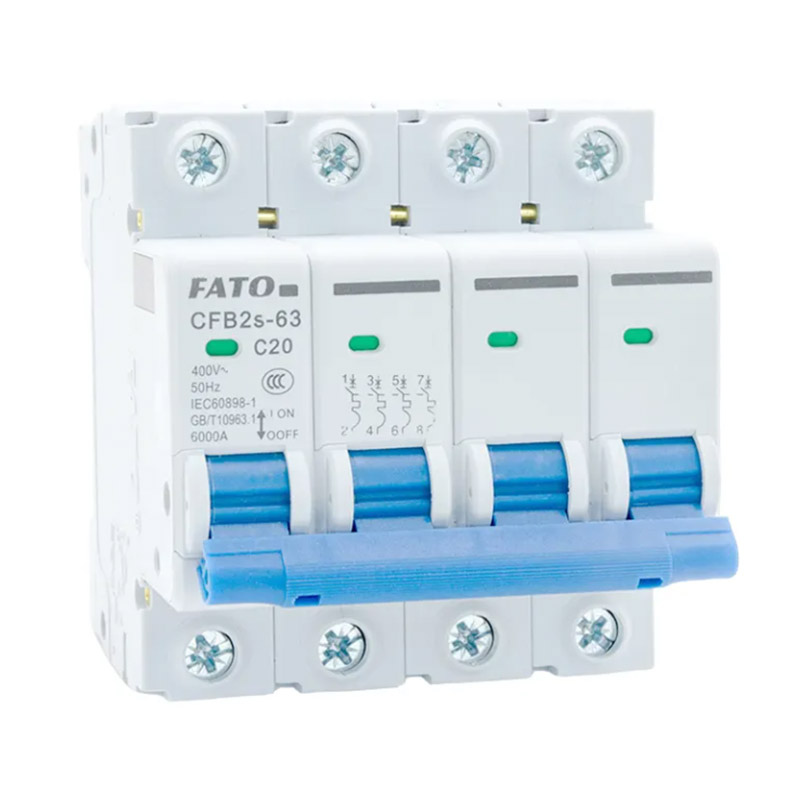

Pokazy produktu
