CFB3 Series Mini Circuit Breaker MCB

Szczegóły produktów pokazują

Zakres aplikacji

Miniaturowy wyłącznik serii CFB3-63/125 jest odpowiedni do przeciążenia i ochrony obwodu w obwodach z napięciem znamionowym 230 V/400 V i znamionowym prądem 125A przy częstotliwości 50/60 Hz na tysiąc AC i może być również używany do rosnących operacji na/Wył. W normalnych warunkach.

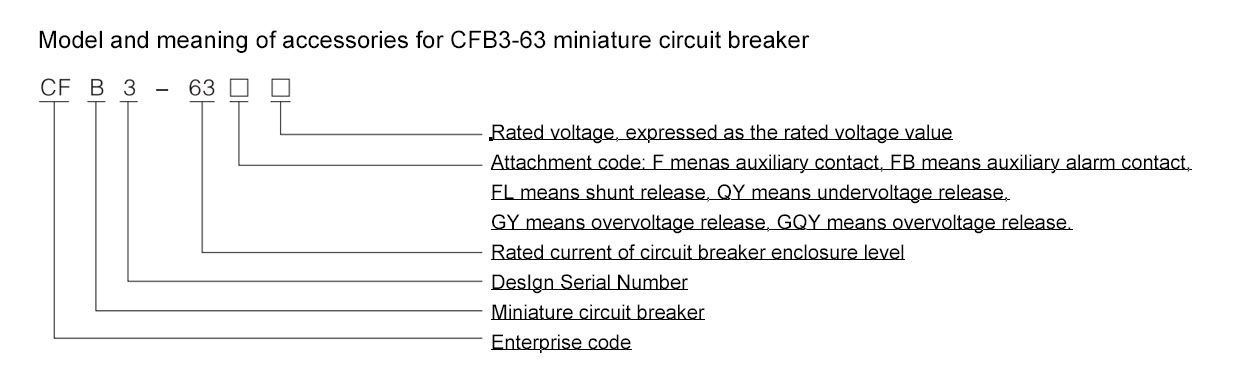

Wyłączniki obwodów serii CFB3-63/125 są wyposażone w akcesoria, takie jak kontakty pomocnicze CFB3-F, CFB3-FB Auxiliary Alarm Contacts, CFB3-FL Bempunt, CFB3-QY Underventage Release, CFB3-GGY Orbantage.

Nadpięcie, podnośnik i przepięcie/podnapięcie to elektroniczne urządzenia uwalniające, które są zmontowane i połączone z wyłącznikami obwodów lub wyłącznikami prądu resztkowego. Są one odpowiednie dla obwodów AC 50 Hz/60 Hz o napięciu znamionowym 230 V i są wykorzystywane do ochrony przed przepięciem, podnośnikiem i przepięciem spowodowanym przez uszkodzenia linii, unikając uszkodzenia sprzętu elektrycznego lub niezdolności do prawidłowego funkcjonowania z powodu fluktuacji napięcia siatki. Wyłącznik ma funkcję izolacji, symbolizowaną przez

Produkt spełnia następujące standardy: GB/T10963.1, IEC60898-1 、 GB/T20645.

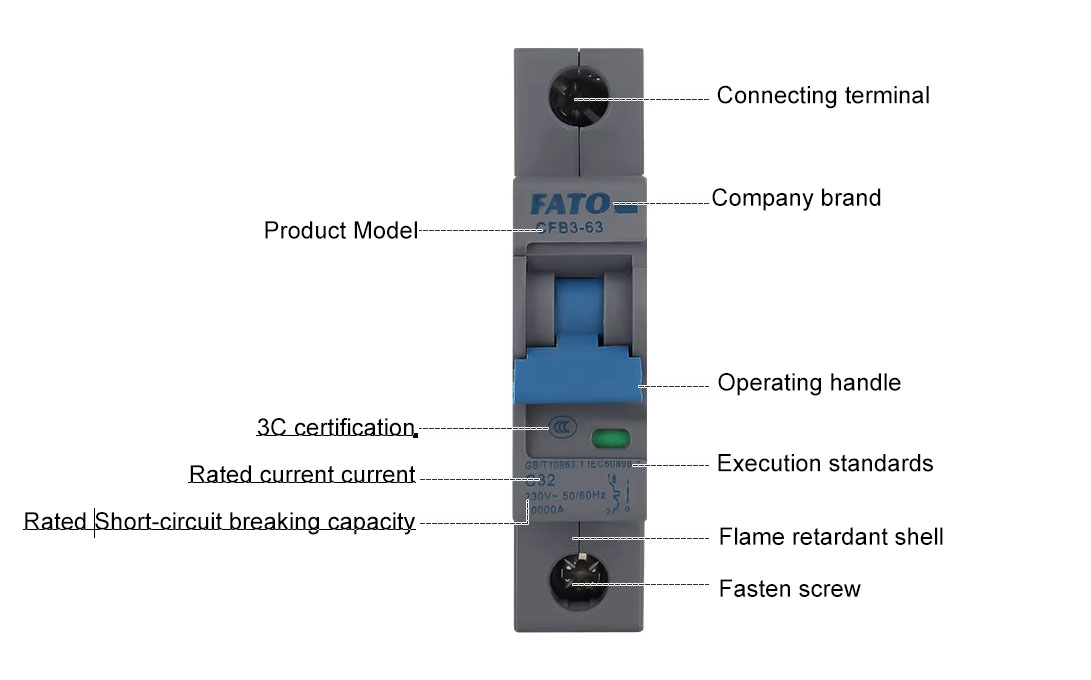

Charakterystyka struktury

Ten wyłącznik ma dobre cechy ograniczające prąd, wyjątkowo krótki czas łuku, wysoką pojemność, precyzyjną cechy ochrony, długą żywotność i niezawodną wydajność.

Skorupa przyjmuje unikalną zakrzywioną konstrukcję, z płynnym rowkiem wentylacyjnym z boku, aby poprawić rozpraszanie ciepła i zmniejszyć wzrost temperatury produktu.

Ma wyraźne wskazanie statusu pozycji kontaktowej.

Blok końcowy ma metodę podłączania podwójnego przeznaczenia zarówno dla szyny, jak i przewodu.

Akcesoria są kompletne, w tym kontakty pomocnicze, kontakty alarmowe, zwolnienie z bocznego wydania, wydanie przepięcia, wydanie przepięcia, wydanie przepięcia i inne akcesoria.

Warunek pracy

◇ Górna granica otaczającej temperatury powietrza nie może przekraczać+40 ℃, dolna granica nie powinny być niższe niż -5 ℃, a średnia 24 -godzinna wartość nie może przekraczać+35 ℃;

◇ Wysokość: Wysokość miejsca instalacji nie może przekraczać 2000 m;

◇ Warunki atmosferyczne: przy+40 ℃ względna temperatura powietrza nie przekracza 50%, i wyższa wilgotność względna jest dozwolona w niższych temperaturach;

◇ Średnia minimalna temperatura najbardziej mokrego miesiąca nie może przekraczać+25 ℃ i Średnia maksymalna wilgotność względna tego miesiąca nie może przekraczać 90%, przyjmując kondensacja rachunku na powierzchni produktu spowodowanego zmianami temperatury;

◇ Poziom zanieczyszczenia: poziom 2;

◇ Kategoria instalacji: klasa III;

◇ Typ instalacji: TH35-7.5 Typ instalacji jest używany do instalacji;

◇ Warunki instalacji: kąt nachylenia między powierzchnią instalacji a pionową powierzchnia nie może przekraczać 5 °.

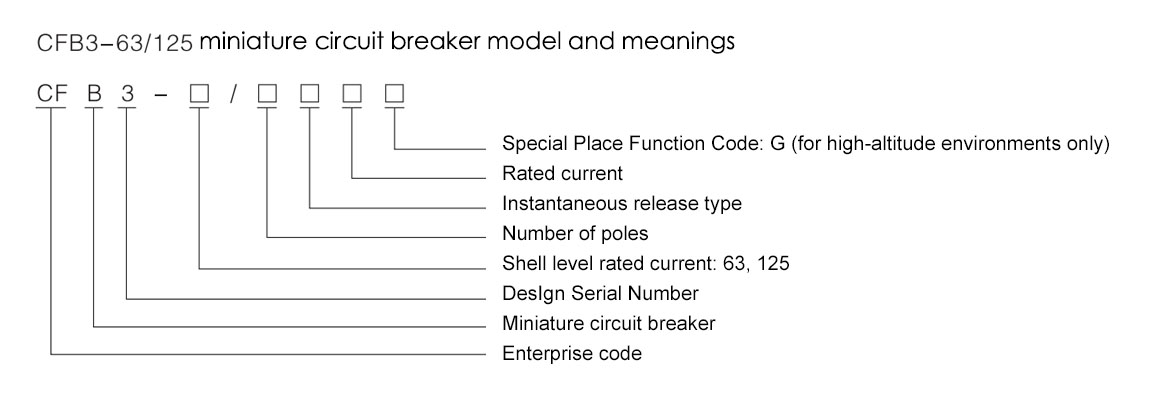

Specyfikacje i parametry

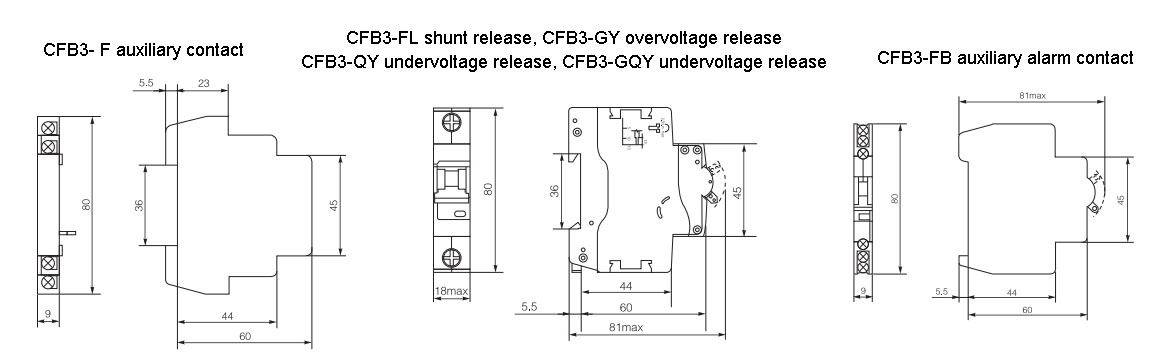

Wygląd i wymiary

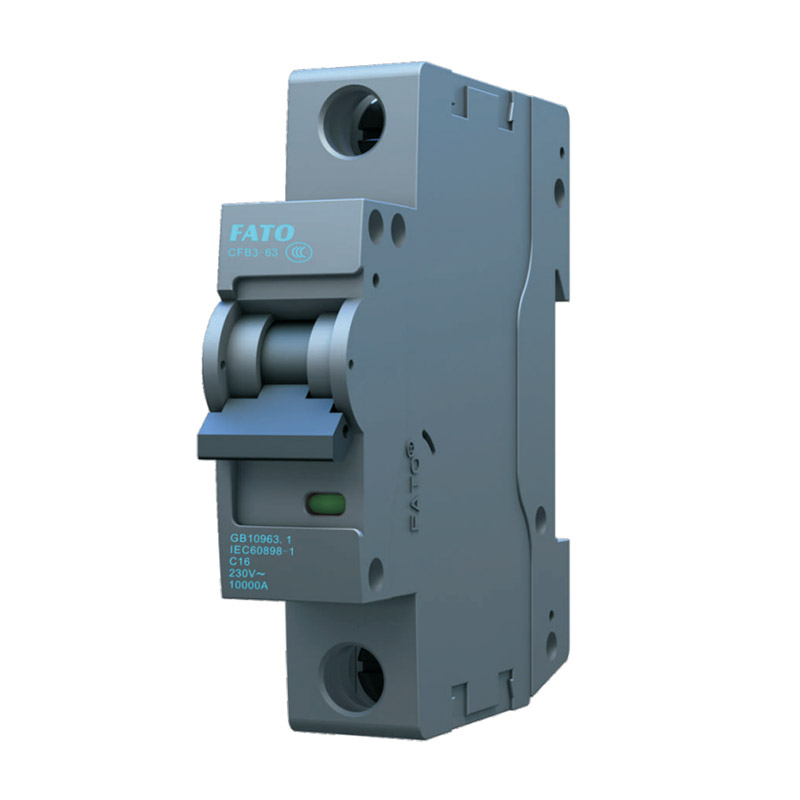

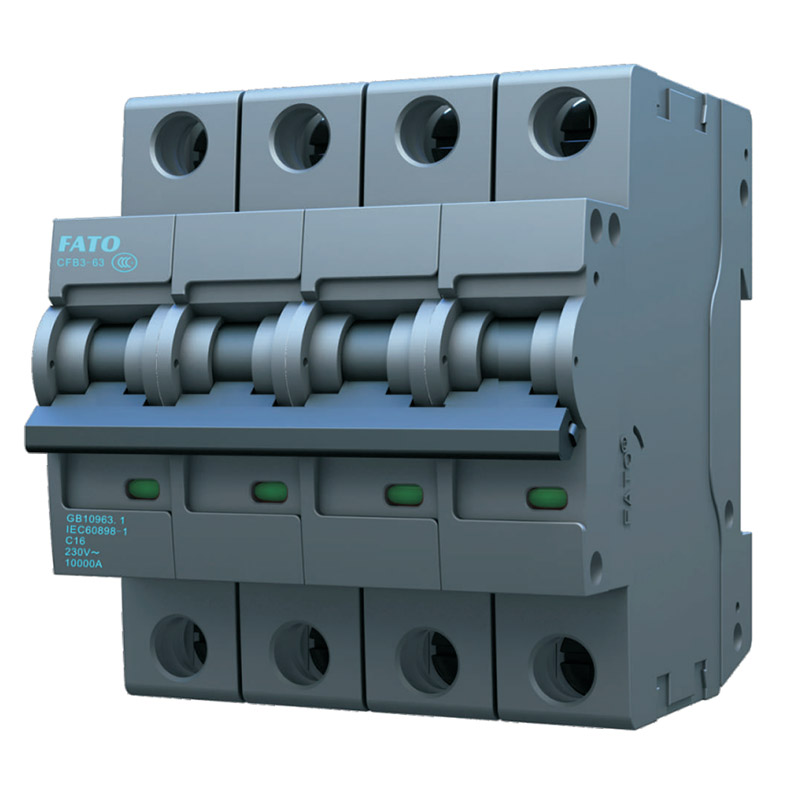

Pokazy produktu
