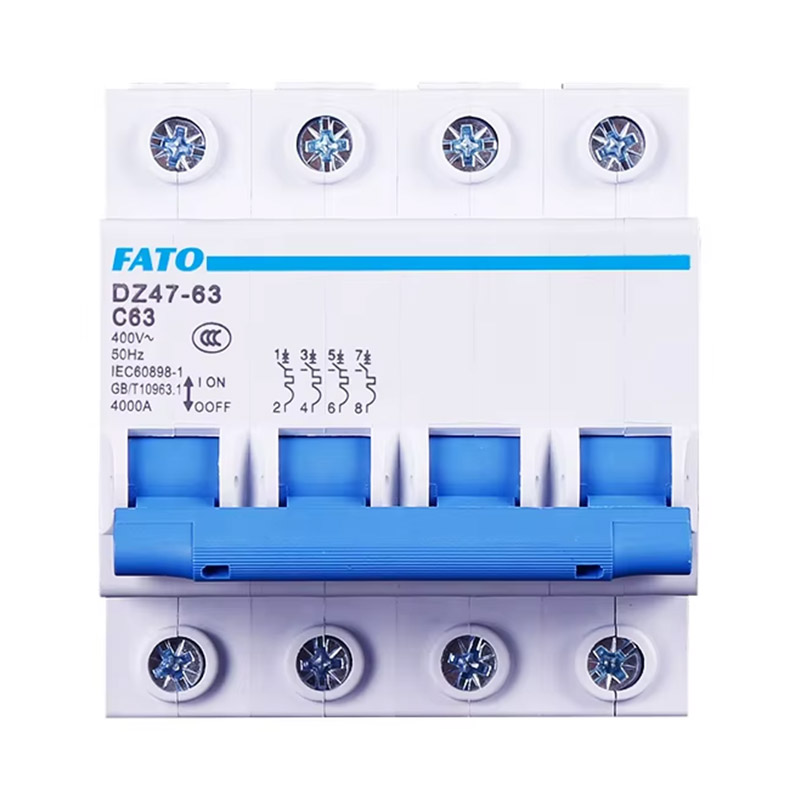

DZ47-63 MCB Miniaturowy wyłącznik obwodów

Szczegóły produktów pokazują

Zakres aplikacji

Nowy wyłącznik miniaturowy serii DZ47 jest odpowiedni do przeciążenia i ochrony zwarcia linii, oświetlenia i sprzętu zasilania w obwodach z 50 Hz, napięciem znamionowym 230/400 V oraz prądu znamionowego do 100A i poniżej. Może być również używany do rzadkiego przełączania linii i urządzeń w normalnych warunkach.

Produkt jest zgodny ze standardami IEC60898-1 i GB/T 0963.1.

Charakterystyka struktury

Wyłączniki miniaturowe w tym zestawie składają się z obudowy tworzyw sztucznych, ochrony nadmiernej prądu, mechanizmu operacyjnego, kontaktów i systemu gaśniczego łuku. Obudowa jest zbudowana z trwałego i płomiennego plastikowego materiału. Wyłącznik obwodu wielobarowego jest tworzony przez połączenie kilku pojedynczych biegunów, z ochroną i uchwytem podłączonym prętami i osłaniami w celu utrzymania jednorodności w obsłudze każdego bieguna.

Warunek pracy

◇ Górna granica otaczającej temperatury powietrza nie może przekraczać+40 ℃, dolna granica nie może być niższa niż -5 ℃, a średnia 24 -godzinna wartość nie może przekraczać+35 ℃;

◇ Wysokość: Wysokość miejsca instalacji nie może przekraczać 2000 m;

◇ Warunki atmosferyczne: przy+40 ℃ względna temperatura powietrza nie przekracza 50%, a wyższa wilgotność względna jest dozwolona w niższych temperaturach;

◇ Średnia minimalna temperatura mokrego miesiąca nie może przekraczać+25 ℃, a średnia maksymalna wilgotność względna tego miesiąca nie może przekraczać 90%, biorąc pod uwagę kondensację na powierzchni produktu spowodowanego zmianami temperatury;

◇ Poziom zanieczyszczenia: poziom 2;

◇ Kategoria instalacji: klasa III;

◇ Typ instalacji: TH35-7.5 Typ instalacji jest używany do instalacji;

◇ Warunki instalacji: kąt nachylenia między powierzchnią instalacji a powierzchnią pionową nie może przekraczać 5 °.

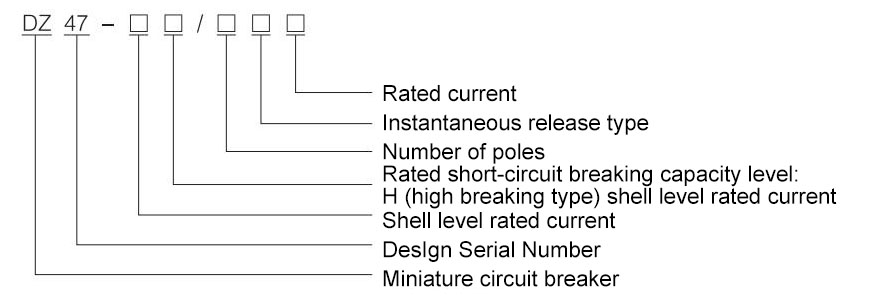

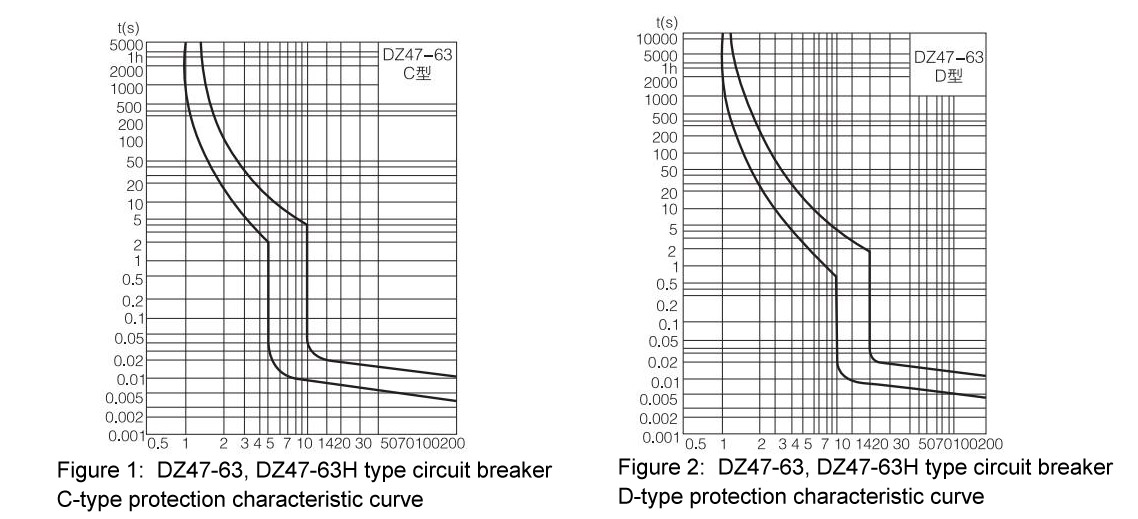

Specyfikacje i parametry

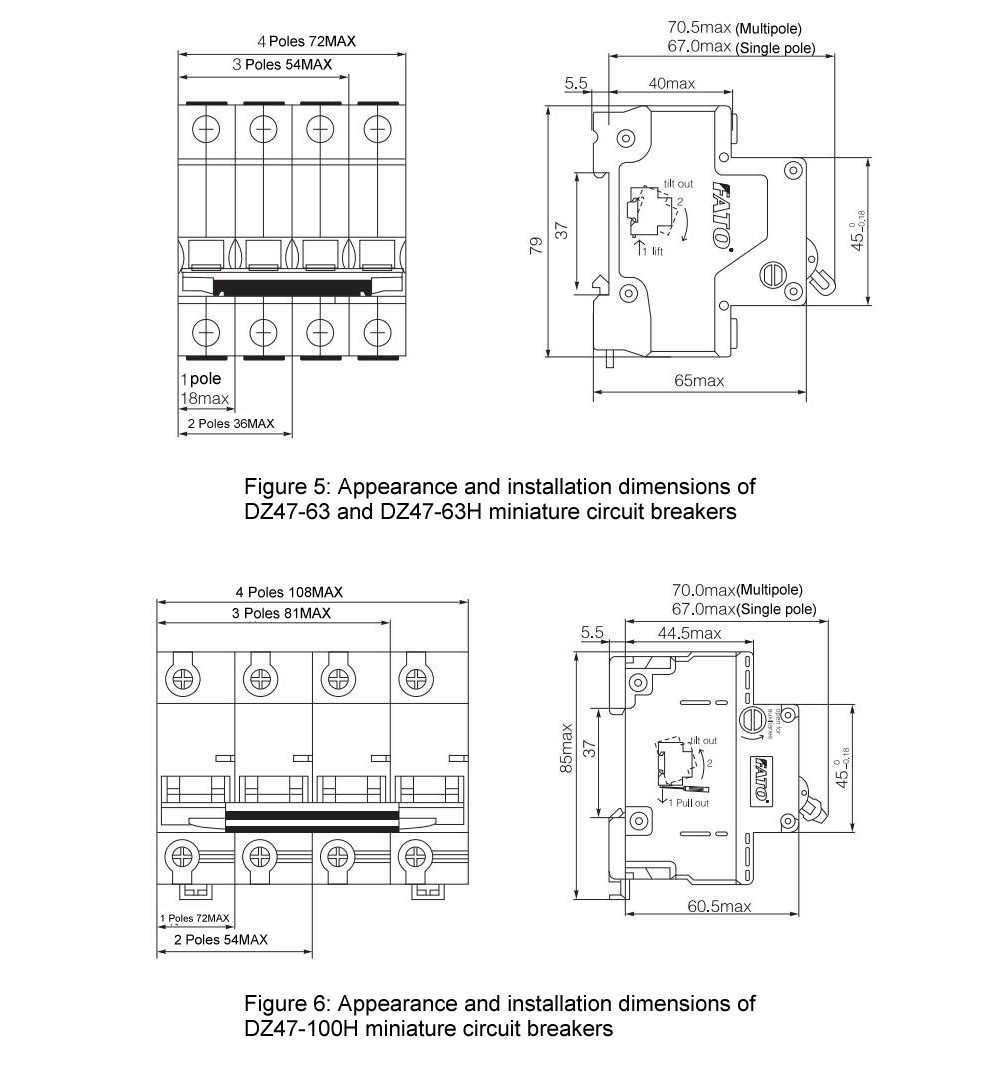

Wygląd i wymiary

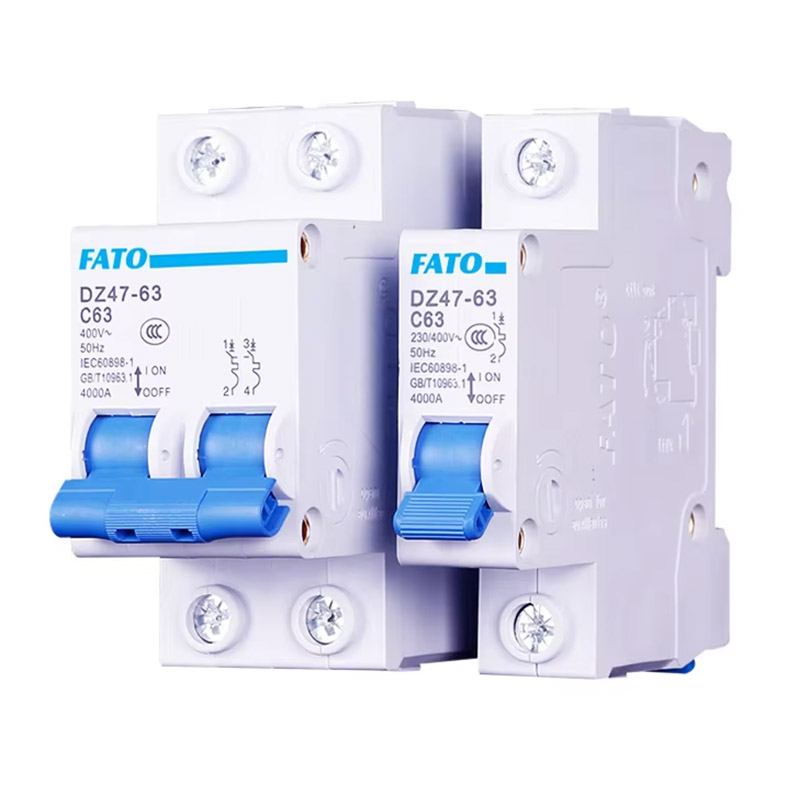

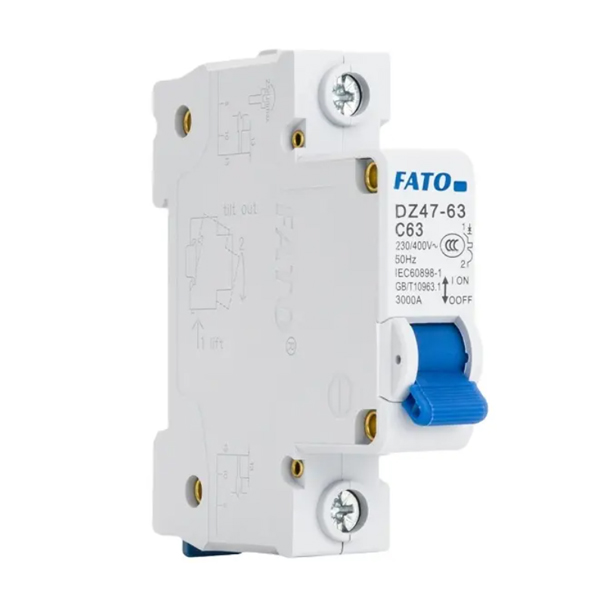

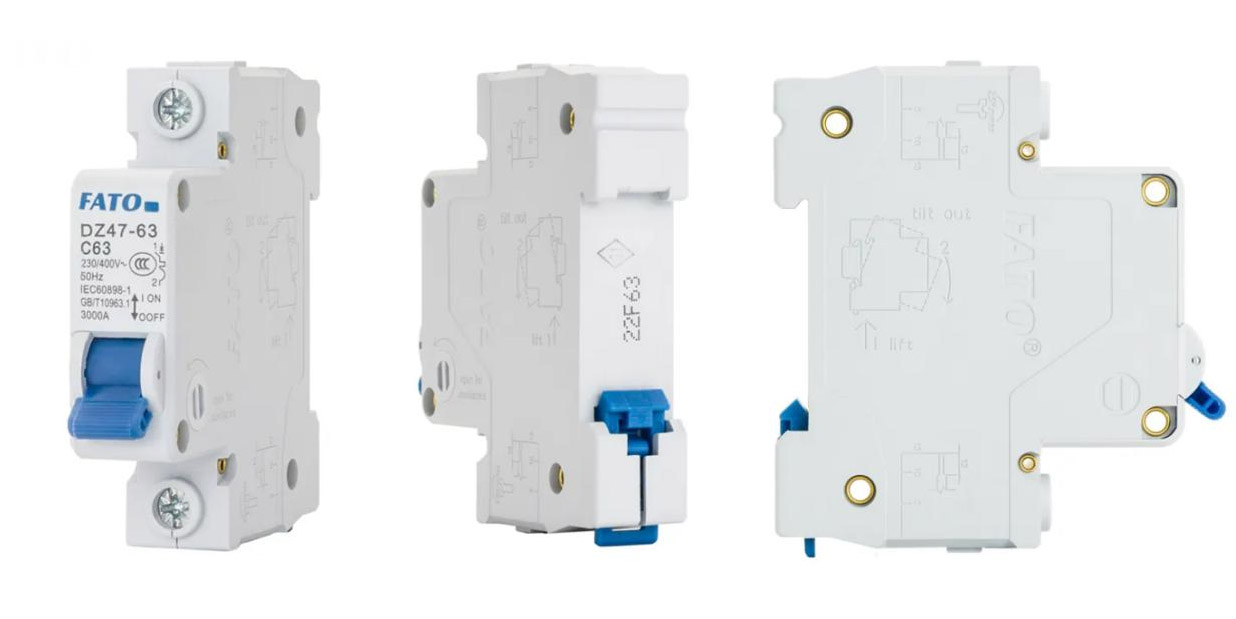

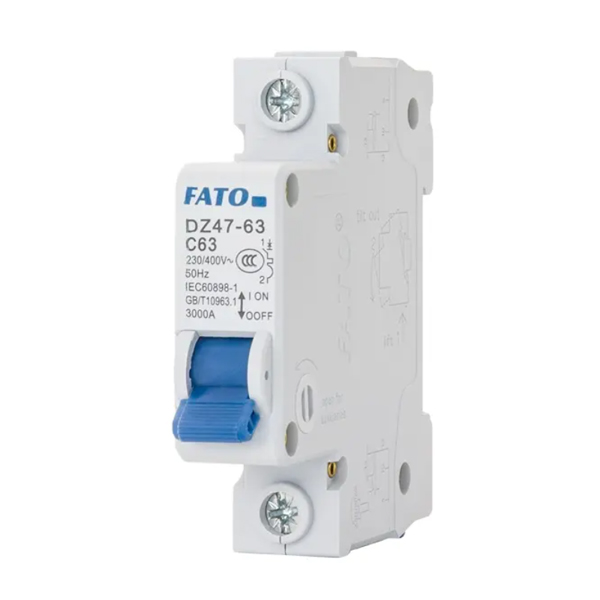

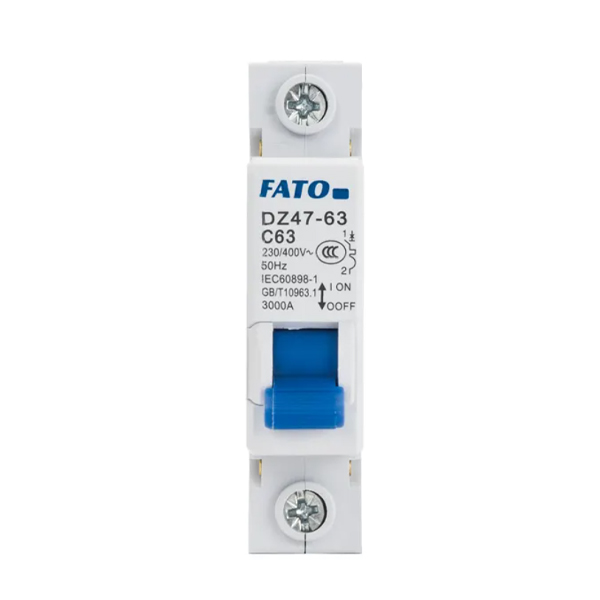

Pokazy produktu
