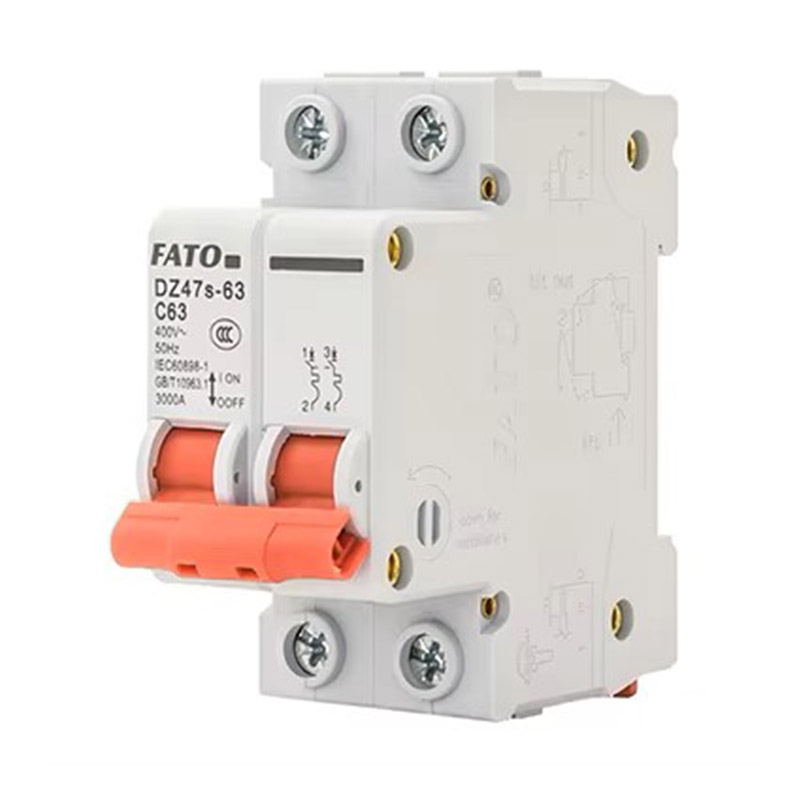

DZ47S-63 MCB Miniaturowy wyłącznik 4,5KA Pojemność złamania

Opis produktu

Zakres aplikacji

Miniaturowy wyłącznik serii DZ47S-63 (H) jest zaprojektowany w celu ochrony przed przeciążeniami i zwarciami w układach elektrycznych o częstotliwości prądu przemiennego 50 Hz, maksymalnej mocy napięcia 230/400 V oraz prąd prąd do 100A. Dodatkowo może być używany do sporadycznego przełączania linii i sprzętu w normalnych warunkach pracy. Ten produkt jest zgodny z następującymi standardami: IEC60898-1 、 GB10963.1

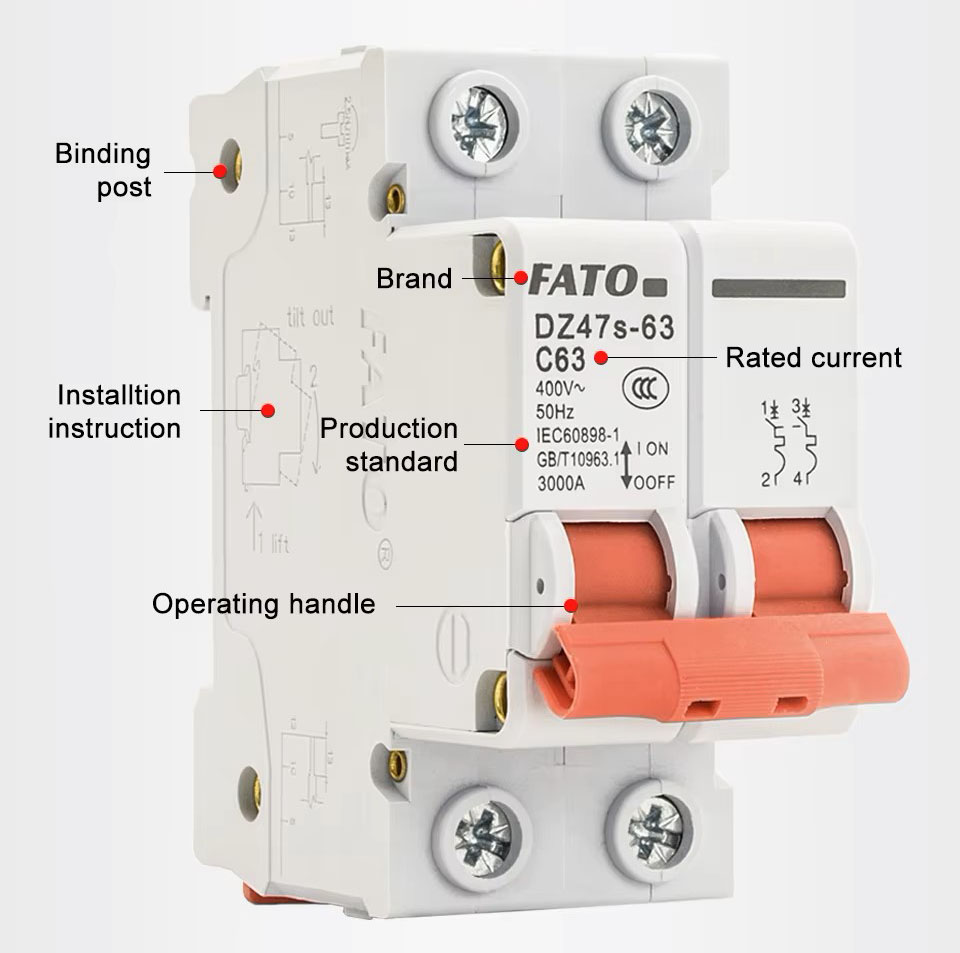

Charakterystyka struktury

Te seriery wyłączników obejmują solidną plastikową obudowę, wydanie nadprądowe, mechanizm operacyjny, styki i system supresji łuku. Zewnętrzna obudowa jest zbudowana z wysokowydajnego, odpornego na ogień materiału z tworzywa sztucznego. W tej konfiguracji kilka jednostek jednobiegunowych połączonych z wyłącznikiem wieloletnim, z mechanizmem podróży połączonym prętem i uchwytem operacyjnym podłączonym przez działanie włączania/wyłączania na wszystkich biegunach.

Warunek pracy

◇ Górna granica otaczającej temperatury powietrza nie może przekraczać+40 ℃, dolna granica nie powinny być niższe niż -5 ℃, a średnia 24 -godzinna wartość nie może przekraczać+35 ℃;

◇ Wysokość: Wysokość miejsca instalacji nie może przekraczać 2000 m;

◇ Warunki atmosferyczne: przy+40 ℃ względna temperatura powietrza nie przekracza 50%, i wyższa wilgotność względna jest dozwolona w niższych temperaturach;

◇ Średnia minimalna temperatura najbardziej mokrego miesiąca nie może przekraczać+25 ℃ i Średnia maksymalna wilgotność względna tego miesiąca nie może przekraczać 90%, przyjmując kondensacja rachunku na powierzchni produktu spowodowanego zmianami temperatury;

◇ Poziom zanieczyszczenia: poziom 2;

◇ Kategoria instalacji: klasa III;

◇ Typ instalacji: TH35-7.5 Typ instalacji jest używany do instalacji;

◇ Warunki instalacji: kąt nachylenia między powierzchnią instalacji a pionową powierzchnia nie może przekraczać 5 °.

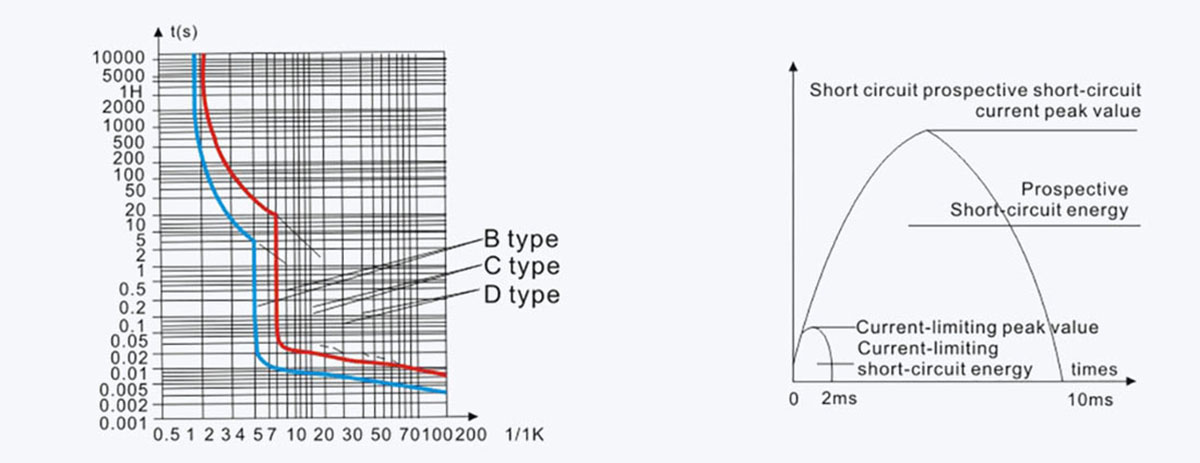

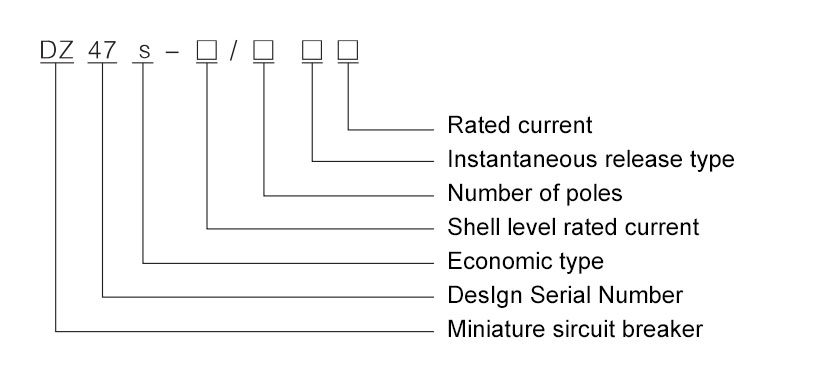

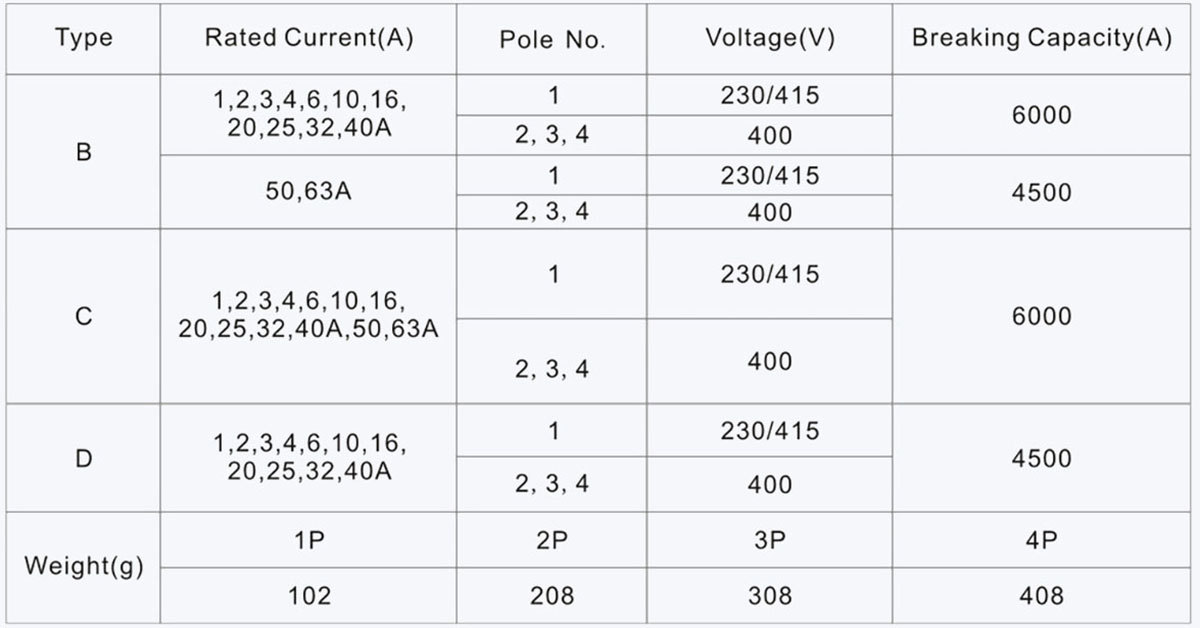

Specyfikacje i parametry

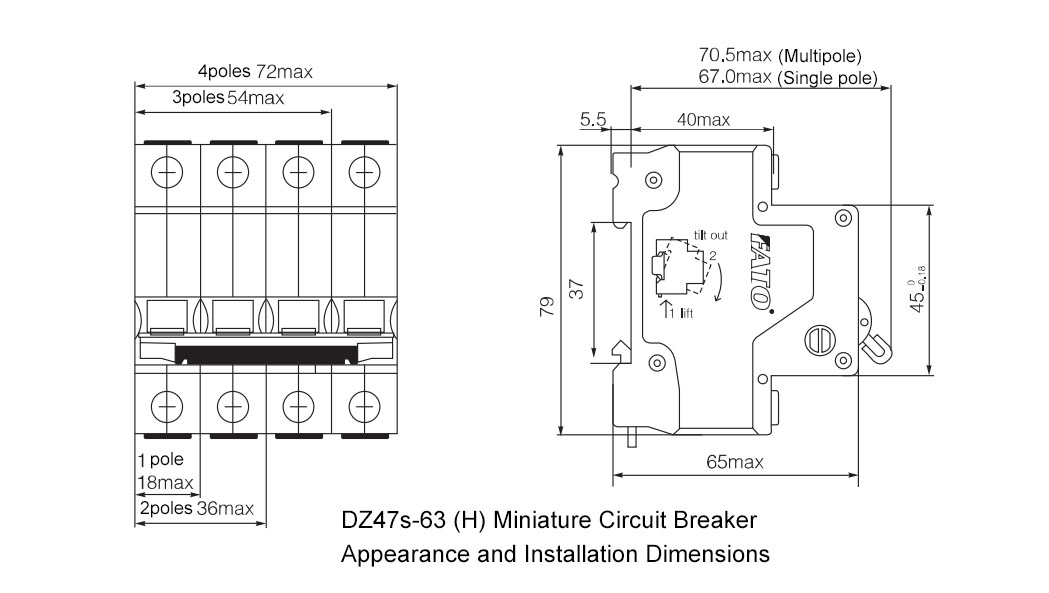

Wygląd i wymiary

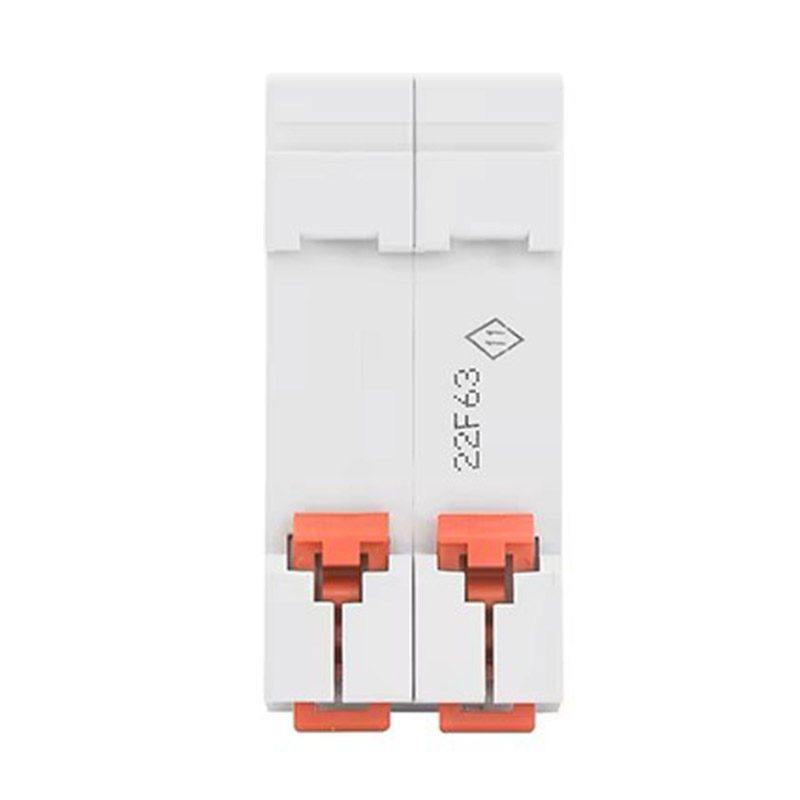

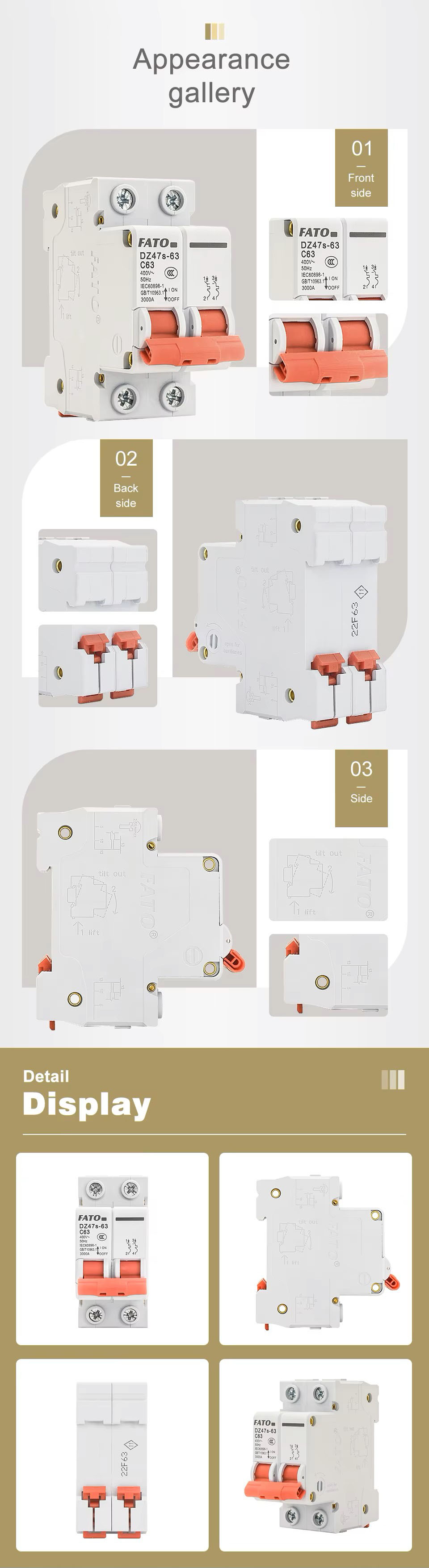

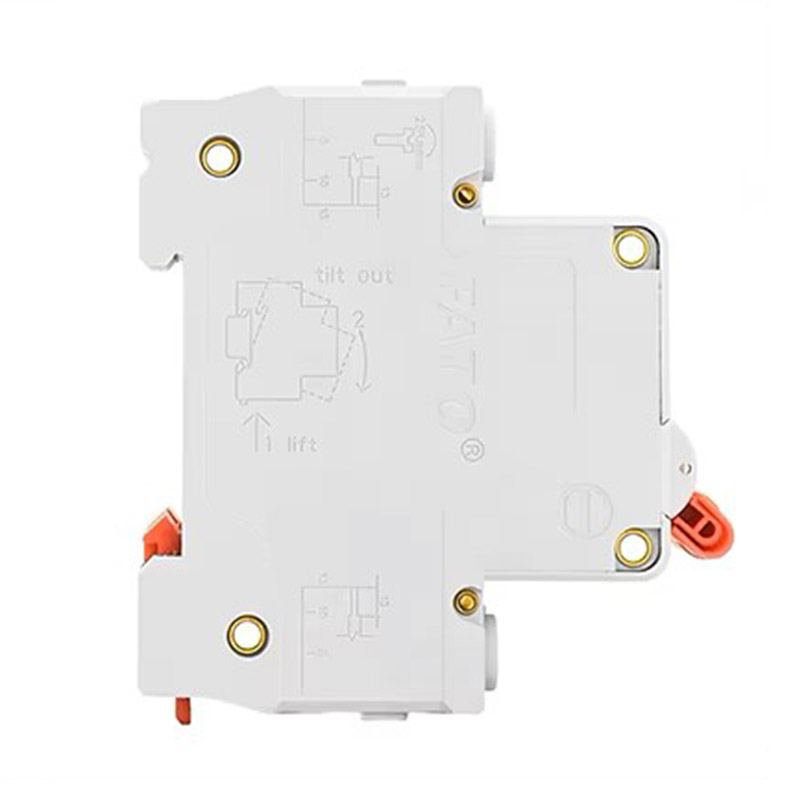

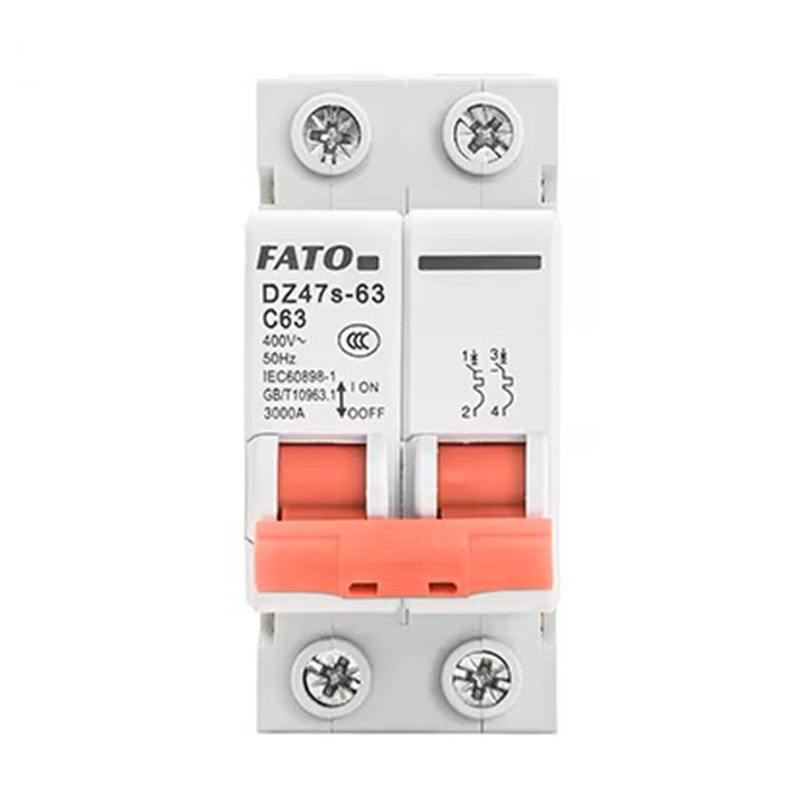

Pokazy produktu
