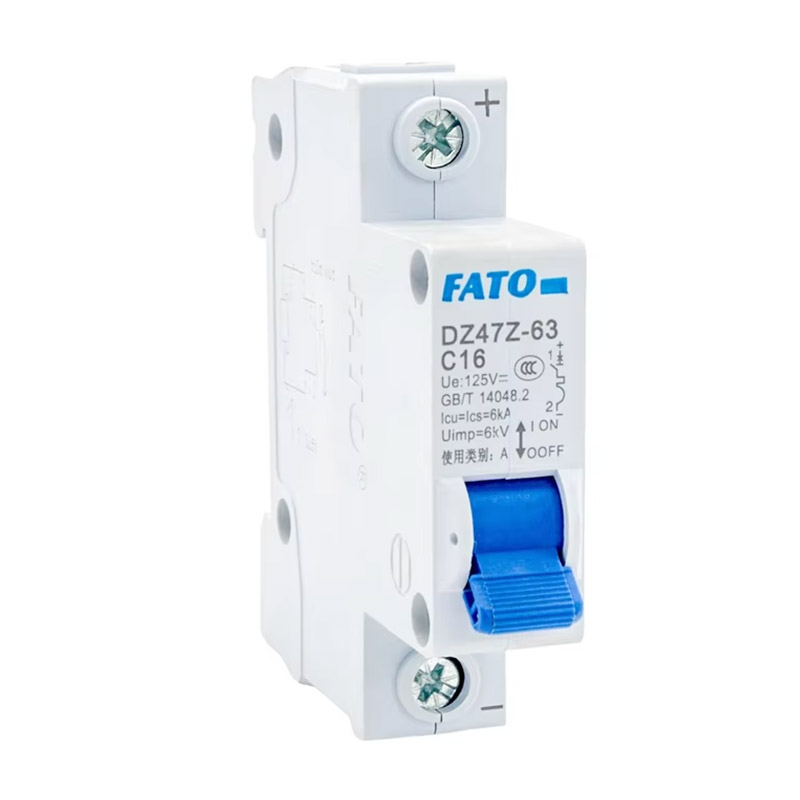

DZ47Z-63 DC Miniaturowy wyłącznik

Szczegóły produktów pokazują

Zakres aplikacji

Miniaturowy wyłącznik serii DZ47Z został zaprojektowany w celu ochrony obwodów DC o napięciu znamionowym 750 V i prądu znamionowym 63A lub mniejszym z przeciążeń i zwarć w liniach, oświetleniu i elektrowni. Ponadto można go wykorzystać do sporadycznego przełączania linii i sprzętu w okolicznościach regularnych.

Ten produkt jest zgodny z następującymi standardami: IEC60898-2 i GB/T14048.2.

Charakterystyka struktury

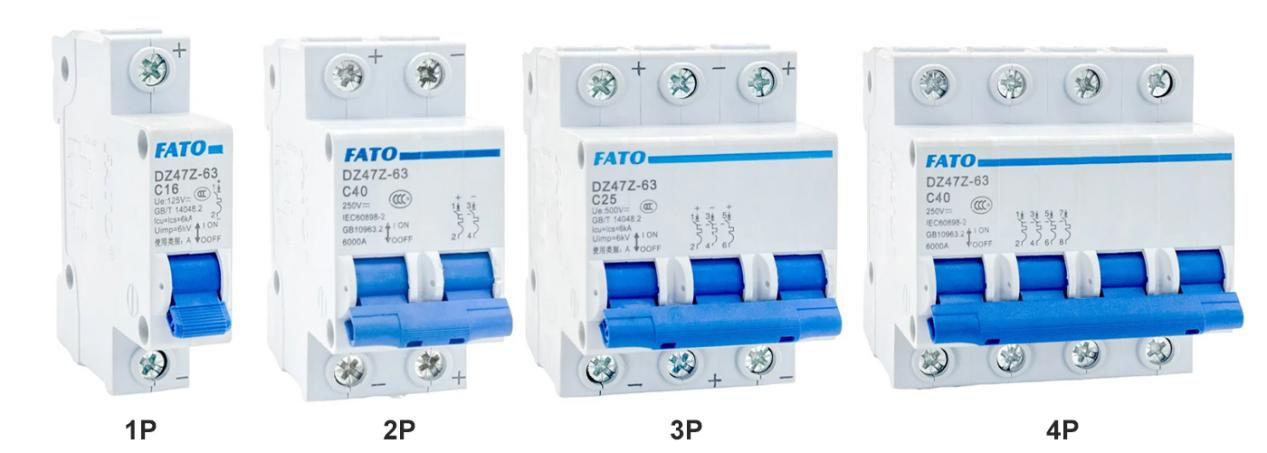

W wyłącznikach w tej kolekcji mają plastikową obudowę, ochronę nadprądową, mechanizm pracy, punkty kontaktowe i system tłumienia łuku. Obudowa jest zbudowana z trwałego, odpornego na ogień materiału z tworzywa sztucznego. Wyłącznik obwodu wielobarowego jest tworzony przez połączenie poszczególnych pojedynczych biegunów, z mechanizmem ochrony połączonym prętem łączącym i uchwytem sterującym połączonym przez pokrycie, gwarantując jednolitość w aktywacji każdego bieguna.

Warunek pracy

◇ Górna granica otaczającej temperatury powietrza nie może przekraczać+40 ℃, dolna granica nie może być niższa niż -5 ℃, a średnia 24 -godzinna wartość nie może przekraczać+35 ℃;

◇ Wysokość: Wysokość miejsca instalacji nie może przekraczać 2000 m;

◇ Warunki atmosferyczne: przy+40 ℃ względna temperatura powietrza nie przekracza 50%, a wyższa wilgotność względna jest dozwolona w niższych temperaturach;

◇ Średnia minimalna temperatura mokrego miesiąca nie może przekraczać+25 ℃, a średnia maksymalna wilgotność względna tego miesiąca nie może przekraczać 90%, biorąc pod uwagę kondensację na powierzchni produktu spowodowanego zmianami temperatury;

◇ Poziom zanieczyszczenia: poziom 2;

◇ Kategoria instalacji: klasa III;

◇ Typ instalacji: TH35-7.5 Typ instalacji jest używany do instalacji;

◇ Warunki instalacji: kąt nachylenia między powierzchnią instalacji a powierzchnią pionową nie może przekraczać 5 °.

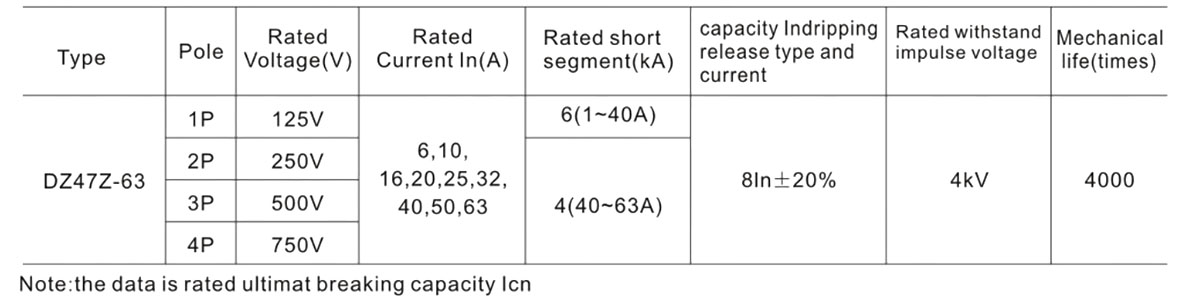

Specyfikacje i parametry

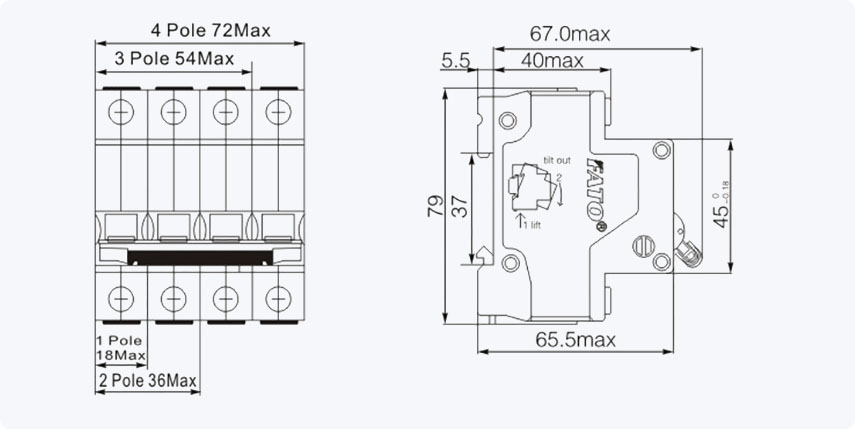

Wygląd i wymiary

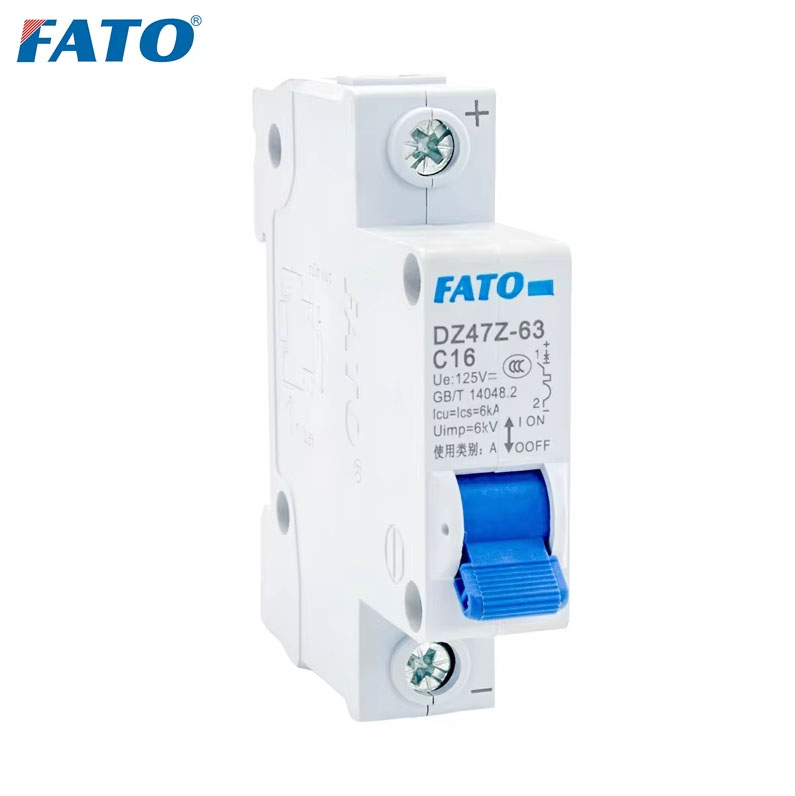

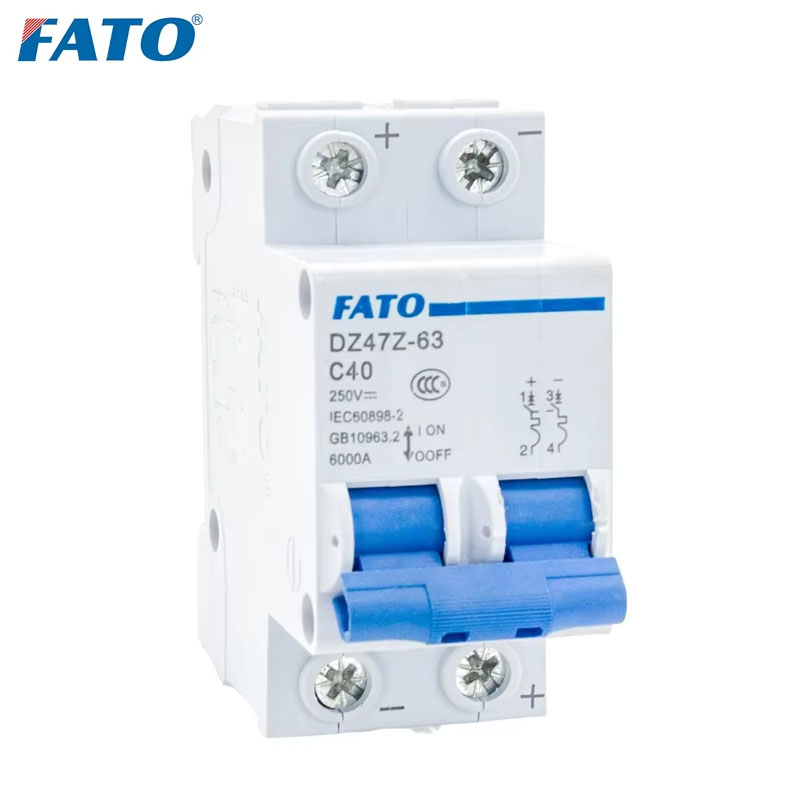

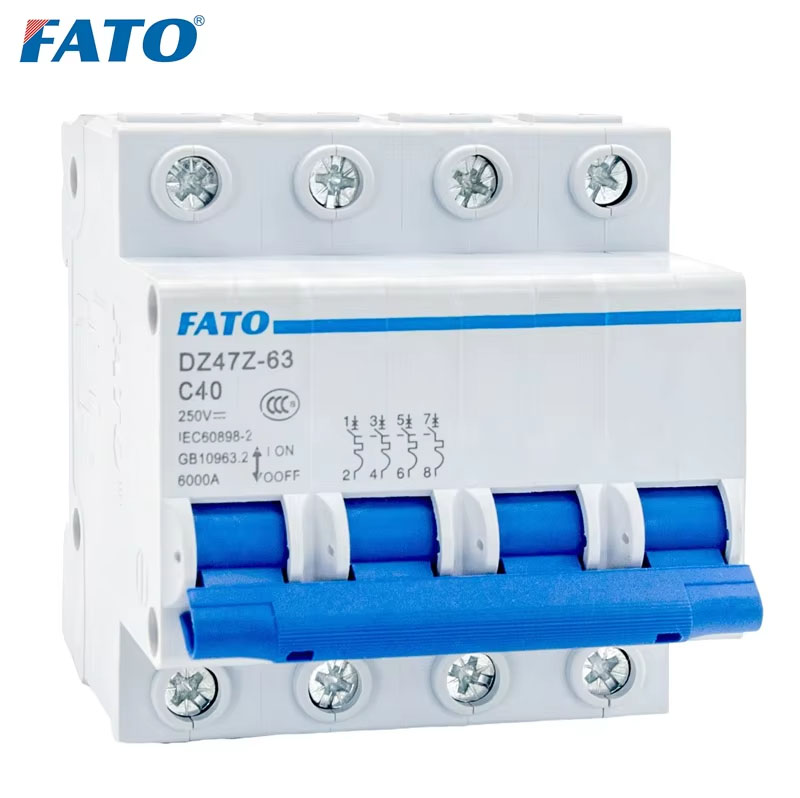

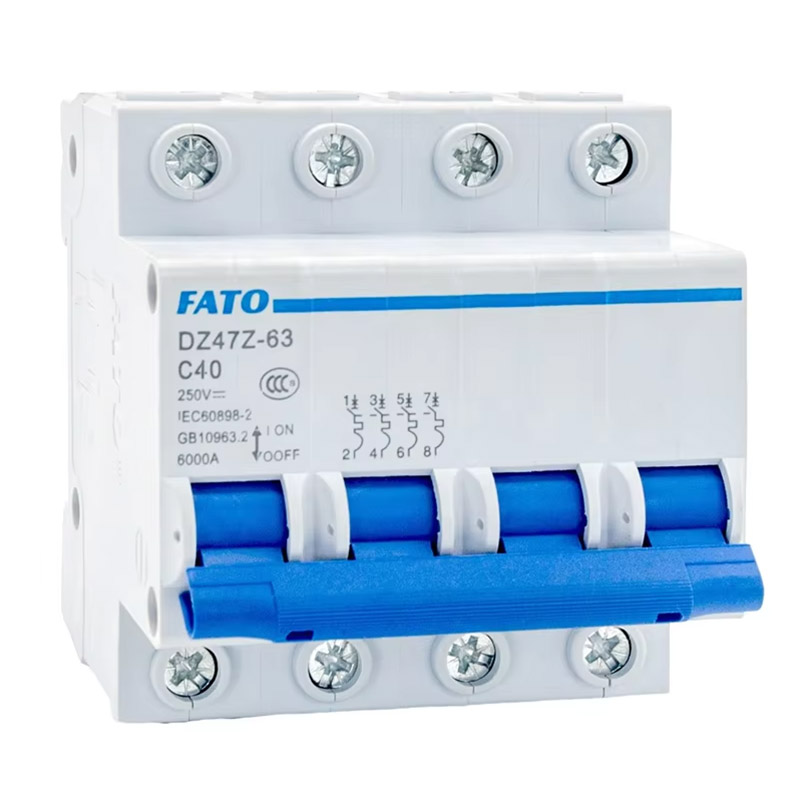

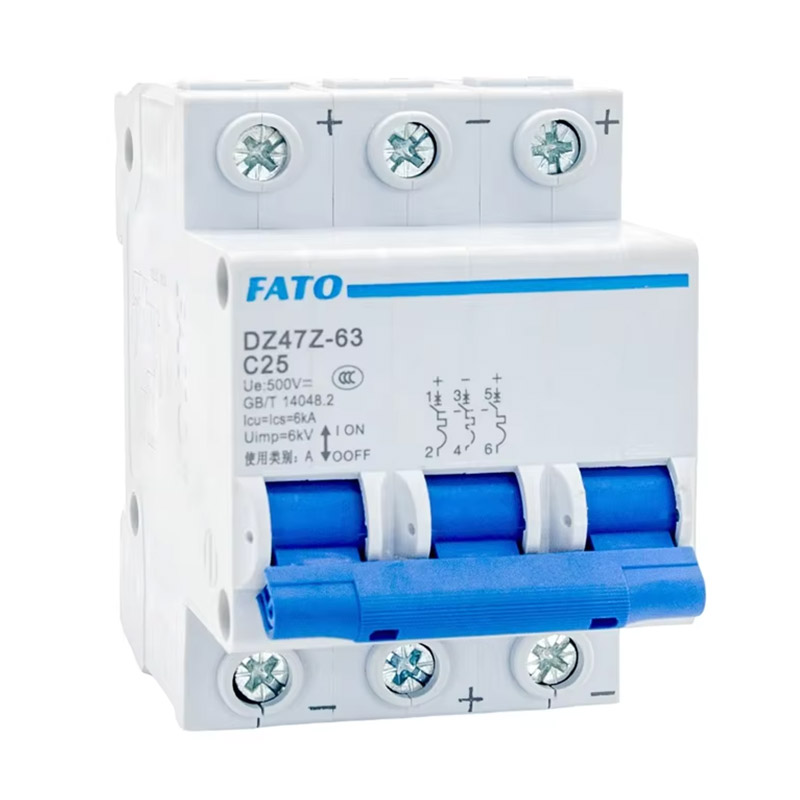

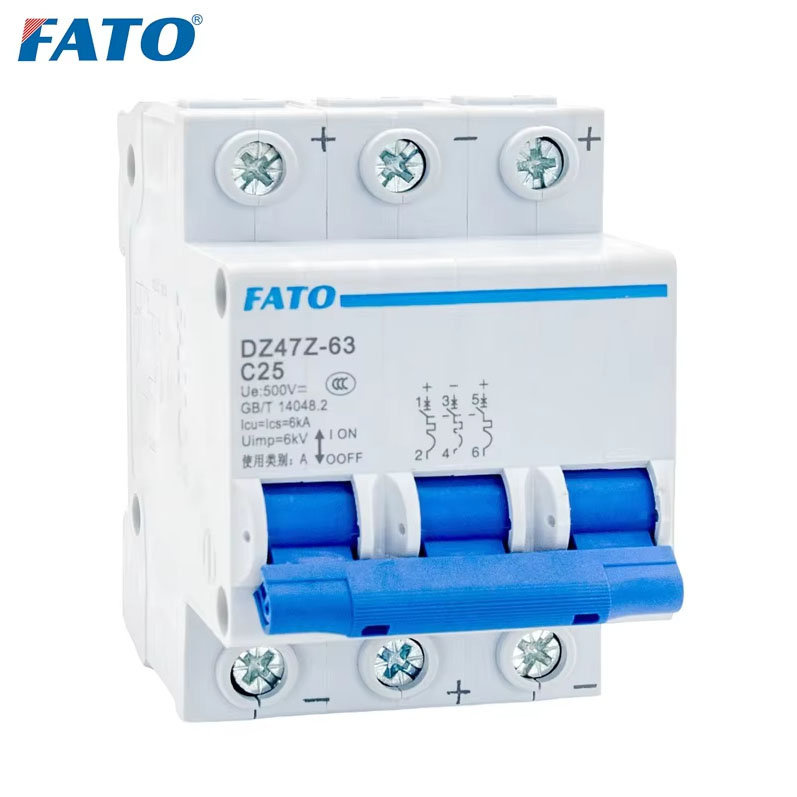

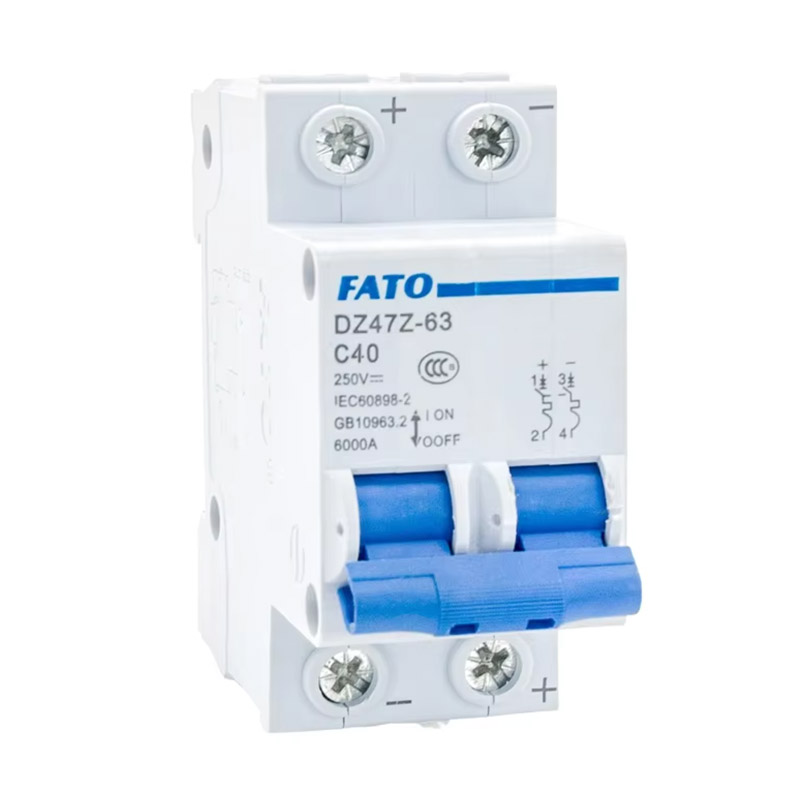

Pokazy produktu
